Магниты в динамиках преобразуют электрическую энергию в механическое движение путем взаимодействия с токоведущей звуковой катушкой, которая затем толкает и тянет диффузор динамика, создавая звуковые волны. Без магнита не может работать ни один обычный динамический динамик. Тип, размер и класс используемого магнита напрямую влияют на чувствительность, частотную характеристику, уровни искажений и общую точность звука. В этой статье объясняется, как работают магниты для динамиков, сравниваются основные типы и помогает понять, на что следует обращать внимание при оценке качества динамиков.

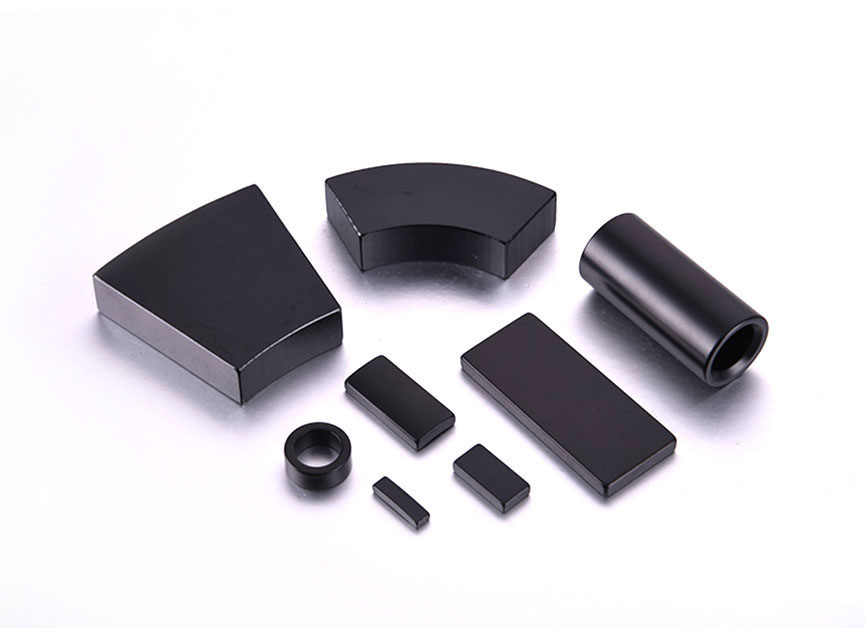

Нажмите, чтобы посетить наши продукты: Спеченный магнит NdFeB
Почему магниты необходимы в колонках?
Магниты являются основным элементом преобразования энергии в каждом динамическом громкоговорителе — без них воспроизведение звука невозможно. Принцип действия основан на законе электромагнитной индукции Фарадея и силе Лоренца: когда переменный электрический ток (аудиосигнал) протекает через звуковую катушку, подвешенную в магнитном поле, на катушку действует сила, пропорциональная величине и направлению тока. Эта сила перемещает прикрепленный конус вперед и назад, вытесняя воздух и создавая слышимые волны звукового давления.
Мировой рынок громкоговорителей оценивался примерно в 12,5 млрд долларов США в 2023 году и, по прогнозам, к 2031 году вырастет до более чем 20 миллиардов долларов США. Практически во всех сегментах — от потребительских наушников до профессиональных концертных массивов — магнитный узел остается единственным компонентом, наиболее определяющим производительность внутри динамика. Более сильный и более точно спроектированный магнит означает более высокую плотность потока в зазоре, меньшие искажения, лучшие переходные характеристики и более высокий КПД.
Как на самом деле работают магниты в колонках?
Магнит в динамике создает статическое магнитное поле внутри узкого цилиндрического зазора, а звуковая катушка, несущая усиленный аудиосигнал, движется линейно внутри этого поля, создавая звук. Ключевыми компонентами являются:
- Постоянный магнит: Генерирует фиксированное поле высокой плотности потока, сконцентрированное в зазоре звуковой катушки. Типичная плотность потока в зазоре колеблется от 0,8 Тесла (начальный уровень) до более 1,5 Тесла (высокопроизводительные драйверы).
- Полюс и верхняя пластина: Компоненты из мягкого железа, которые направляют и концентрируют магнитный поток от постоянного магнита в узкий зазор, где находится звуковая катушка.
- Звуковая катушка: Легкая катушка проволоки (обычно алюминиевой или медной), намотанная на каркас. Когда через него проходит звуковой ток, взаимодействие с магнитным полем вызывает движение.
- Паук и окружение: Гибкие элементы подвески, которые удерживают звуковую катушку в центре и допускают осевое перемещение, не допуская бокового смещения.
- Конус или диафрагма: Прикрепленный к звуковой катушке, он преобразует механическое движение в изменения давления воздуха — настоящий звук, который мы слышим.
Сила, действующая на звуковую катушку, описывается уравнением F = БИЛ , где B — плотность магнитного потока (Тесла), I — ток (Амперы), а L — длина провода в магнитном поле (метры). Увеличение B, достигаемое с помощью более сильных или больших магнитов, напрямую увеличивает движущую силу для заданной входной мощности, что приводит к более высокой чувствительности и меньшим искажениям.
Какие основные типы магнитов используются в динамиках?
Существует четыре основных типа магниты, используемые в динамиках , каждый из которых имеет различные магнитные свойства, профили стоимости, температурное поведение и акустические последствия. Понимание этих различий имеет решающее значение как для инженеров, аудиофилов, так и для покупателей.
1. Ферритовые (керамические) магниты.
Ферритовые магниты являются наиболее широко используемым типом магнитов в динамиках во всем мире. Они встречаются в большинстве динамиков среднего и бюджетного класса из-за их низкой стоимости и хорошей устойчивости к коррозии. Ферритовые магниты, изготовленные из оксида железа в сочетании с карбонатом стронция или бария, обеспечивают максимальную энергетическую продукцию (BHmax) примерно 3–5 МГОэ (мегагаусс-эрстед).
- Энергетический продукт (BHmax): 3–5 MGOe
- Плотность потока: 0,2–0,4 Тесла (остаточная намагниченность)
- Температурная стабильность: Хорошо до 250°C
- Вес: Тяжелые — ферритовые магниты должны быть большими, чтобы обеспечить тот же поток, что и редкоземельные альтернативы.
- Стоимость: Очень низкая — примерно 1–5 долларов США за кг необработанного ферритового материала.
- Типичные применения: Сабвуферы для домашнего кинотеатра, бюджетные полочные колонки, сабвуферы для автомобильной аудиосистемы, драйверы акустической системы
- Ключевое ограничение: Более низкая плотность энергии требует больших магнитных сборок; значительно увеличивает вес корзины динамиков
2. Магниты Алнико
Магниты Алнико — сплав алюминия, никеля и кобальта — были оригинальным магнитным материалом, использовавшимся в первых громкоговорителях, и до сих пор высоко ценятся в динамиках гитарных усилителей и динамиках для аудиофилов в винтажном стиле за их характерный теплый звуковой характер. Алнико имеет BHmax 5–10 МГОэ и исключительно высокую остаточную намагниченность (Br) 0,7–1,35 Тесла.
- Энергетический продукт (BHmax): 5–10 MGOe
- Остаточная намагниченность (Br): 0,7–1,35 Тесла
- Температурная стабильность: Отлично — стабилен до 540°C, что делает его идеальным для мощных гитарных динамиков.
- Стоимость: Высокая — 30–80 долларов США за кг из-за содержания кобальта.
- Типичные применения: Драйверы гитарных усилителей, винтажные аудиофильские колонки, инструментальные микрофоны
- Репутация Соника: Многие инженеры и музыканты описывают динамики, оснащенные алнико, как имеющие более мягкое и музыкальное «провисание», которое естественным образом сжимается на высокой громкости — характеристика, предпочтительная в контексте блюза и классического рока.
- Ключевое ограничение: Низкая коэрцитивность — алнико может быть частично размагничен сильными внешними полями или механическим ударом.
3. Неодимовые (NdFeB) магниты.
Неодимовые магниты являются самым мощным доступным материалом с постоянными магнитами и произвели революцию в конструкции компактных и легких динамиков, особенно для профессионального аудио, наушников, портативных динамиков и твитеров. Обладая BHmax 35–55 МГОэ (до 10 раз прочнее, чем феррит), неодим позволяет производителям достигать высоких плотностей магнитного потока в очень маленьких и легких магнитных сборках.
- Энергетический продукт (BHmax): 35–55 MGOe
- Остаточная намагниченность (Br): 1,0–1,4 Тесла
- Предел температуры: Стандартные марки, рассчитанные на температуру до 80°C; высокотемпературные марки (SH, UH, EH) до 150°C–200°C
- Стоимость: Средне-высокий — цены колеблются в зависимости от цепочки поставок редкоземельных элементов; примерно 60–120 долларов США за кг
- Преимущество в весе: Неодимовый магнит может быть в 6–10 раз легче ферритового магнита, обеспечивая эквивалентный магнитный поток.
- Типичные применения: Внутриканальные мониторы (IEM), драйверы для наушников, профессиональные линейные динамики, высокочастотные динамики, портативные Bluetooth-динамики
- Ключевое ограничение: Подвержен коррозии (требуется покрытие); более низкая температурная устойчивость стандартных марок; хрупкий и склонный к сколам
4. Магниты из самария и кобальта (SmCo).
Магниты из самария и кобальта представляют собой превосходное сочетание высокой энергии и исключительной температурной стабильности, что делает их предпочтительным выбором для профессиональных динамиков, работающих в экстремальных условиях. При BHmax 16–32 МГОэ и максимальной рабочей температуре 300–350 °C SmCo превосходит неодим в высокотемпературных или агрессивных условиях.
- Энергетический продукт (BHmax): 16–32 MGOe
- Предел температуры: До 350°C непрерывно
- Коррозионная стойкость: Отлично — не требует защитного покрытия
- Стоимость: Очень высокая — 100–250 долларов США за кг из-за стоимости кобальтового и самариевого сырья.
- Типичные применения: Аудиооборудование военного уровня, аэрокосмические системы внутренней связи, высококачественные измерительные микрофоны, интеркомы для автоспорта.
- Ключевое ограничение: Очень дорогой и хрупкий; редко оправдано для потребительских аудиоприложений
Как сравнить четыре типа магнитов динамиков?
В следующей таблице представлено параллельное сравнение четырех основных типы магнитов, используемые в динамиках по наиболее важным эксплуатационным и практическим аспектам.
| Тип магнита | BHмакс (MGOe) | Максимальная температура (°C) | Вес | Стоимость | Коррозионная стойкость | Основное использование |
| Феррит | 3–5 | 250 | Тяжелый | Очень низкий | Отлично | Бюджетный/средний потребитель |
| Alnico | 5–10 | 540 | Средний | Высокий | Хорошо | Гитарные усилители, винтажный Hi-Fi |
| Неодим | 35–55 | 80–200 | Очень легкий | Средний–High | Плохо (требуется покрытие) | Профессиональное аудио, наушники, портативные |
| Самарий Кобальт | 16–32 | 350 | Свет | Очень высокий | Отлично | Аэрокосмическая, военная, специалист |
Таблица 1. Сравнение характеристик и стоимости четырех основных типов магнитов, используемых в громкоговорителях.
Почему размер магнита имеет значение для производительности динамика?
Магнит большего размера или более сильный увеличивает общий магнитный поток, доступный для возбуждения звуковой катушки, что напрямую повышает чувствительность динамика, улучшает контроль над движением диффузора и снижает искажения на высоких уровнях выходного сигнала. Чувствительность динамика измеряется в дБ SPL на 1 ватт на расстоянии 1 метр (дБ/Вт/м). Динамик с более крупным магнитным узлом может достичь уровня 92–96 дБ/Вт/м, тогда как эквивалент с недостаточной мощностью может измерять всего 84–86 дБ/Вт/м — разница в 6–10 дБ, для преодоления которой требуется в 4–10 раз больше мощности усилителя.
Концепция БЛ-продукт (B = плотность потока в зазоре, L = длина провода звуковой катушки в поле) определяет мощность двигателя динамика. Высокое значение BL, достигаемое за счет более сильных магнитов и более длинных обмоток звуковой катушки, обеспечивает более плотный бас, более быстрый переходный процесс и более низкий THD (общий гармонический искажение). Профессиональные сабвуферы часто указывают значения BL 20–40 Тл·м, тогда как драйверы начального уровня могут иметь значения BL ниже 10 Тл·м.
Однако простое увеличение магнита не приводит к автоматическому улучшению всех аспектов качества звука. Магнит слишком большого размера с недостаточной геометрией зазора может насыщать полюсный наконечник, создавая нелинейность потока и искажения. Правильная конструкция магнитной цепи, включая ширину зазора, вылет звуковой катушки и выравнивание по высоте или по высоте, так же важна, как и необработанная масса магнита.
Что лучше в динамиках: ферритовые или неодимовые магниты?
Ни феррит, ни неодим не являются «лучше» во всех отношениях — каждый из них превосходен в разных случаях использования, и оптимальный выбор зависит от приоритетов конструкции динамика. Вот практический личный анализ:
| Критерий | Феррит Magnet | Неодим Magnet |
| Вес for equivalent flux | в 6–10 раз тяжелее | Очень легкий |
| Стоимость материала | Очень низкий | Средний to high |
| Температурная стабильность | Отлично to 250°C | Стандарт: 80°С; Высококачественный: 200°C |
| Коррозионная стойкость | Отлично — no coating required | Плохо — требуется никелевое или эпоксидное покрытие. |
| Высокий-power subwoofers | Предпочтительно — тяжелая масса способствует устойчивости. | Жизнеспособен при правильном управлении теплом. |
| Портативные/легкие колонки | Не идеально — слишком тяжело. | Отлично — enables compact design |
| Риск цепочки поставок | Низкий — обильный материал | Высокийer — rare-earth supply concentration |
Таблица 2. Прямое сравнение ферритовых и неодимовых магнитов для использования в громкоговорителях.
Как магниты в динамиках влияют на качество звука?
Магнитный блок напрямую влияет на чувствительность, контроль низких частот, искажения и точность переходных процессов — четыре наиболее заметных аспекта качества звука громкоговорителя.
Чувствительность и эффективность
Более сильная магнитная цепь создает большую механическую силу на ватт входной мощности. Вот почему профессиональные громкоговорители с громкостью 100–105 дБ/Вт/м могут заполнить стадион мощностью в несколько сотен ватт, в то время как плохо спроектированный динамик с мощностью 84 дБ/Вт/м требует более 1000 Вт для достижения той же мощности. В домашних аудиосистемах каждые 3 дБ увеличения чувствительности уменьшают вдвое мощность усилителя, необходимую для достижения заданного уровня громкости.
Контроль басов и демпфирование
Продукт с высоким уровнем BL (сильный магнит) увеличивает электромагнитное демпфирование звуковой катушки, что помогает диффузору прекратить движение именно тогда, когда сигнал прекращается. Это приводит к более плотному и четкому воспроизведению басов. Динамики со слабыми магнитами часто звучат «гулко» или «однотонно» на низких частотах, поскольку диффузор продолжает резонировать после окончания сигнала — явление, известное как звон.
Уменьшение искажений
Нелинейность магнитного поля внутри зазора является одним из основных источников THD (полных гармонических искажений) в громкоговорителях. Когда звуковая катушка выходит за пределы области однородного потока (что часто встречается в динамиках с большим ходом и небольшими магнитами), искажения резко возрастают. Хорошо спроектированные магниты поддерживают постоянную плотность магнитного потока во всем диапазоне хода звуковой катушки, сохраняя КНИ ниже 0,5–1 % при номинальной мощности.
Переходный отклик
Музыкальные переходные процессы — резкая атака малого барабана, перебор гитарной струны, щелчок клавиши фортепиано — требуют, чтобы диффузор чрезвычайно быстро ускорялся и замедлялся. Мощный двигатель с линейным магнитом придает звуковой катушке силу, необходимую для точного отслеживания этих быстрых изменений сигнала, в результате чего динамики звучат «быстро», «детально» и «четко» с точки зрения аудиофилов.
Часто задаваемые вопросы о магнитах в динамиках
Вопрос: Всегда ли больший магнит означает лучший звук?
Не обязательно — магнит большего размера улучшает производительность только тогда, когда вся магнитная цепь правильно спроектирована для эффективного использования дополнительного потока. Очень большой магнит в сочетании с плохо спроектированным полюсным наконечником или слишком большим зазором может дать худшие результаты, чем меньший, хорошо оптимизированный узел. Тем не менее, в эквивалентных конструкциях ферритовый магнит большего размера или неодимовый магнит более высокого качества обычно обеспечивают заметно более высокую чувствительность и меньшие искажения.
Вопрос: Могут ли магниты в динамиках со временем размагничиваться?
Современные ферритовые и неодимовые магниты для динамиков чрезвычайно устойчивы к размагничиванию при нормальных условиях эксплуатации и сохраняют более 99% своего первоначального магнитного потока в течение десятилетий. Магниты Alnico являются исключением: их низкая коэрцитивная сила делает их уязвимыми для частичного размагничивания в результате механического удара или воздействия сильного внешнего магнитного поля. Эксплуатация динамика при чрезвычайно высоких температурах, превышающих номинальный максимум магнита, является наиболее реальной причиной потери магнитного потока в реальных условиях.
Вопрос: Являются ли неодимовые магниты для динамиков лучше, чем ферритовые, для аудиофилов?
Неодимовые магниты позволяют создавать более компактные и легкие конструкции динамиков с эквивалентной или превосходящей плотностью потока, но слышимые различия в качестве звука между неодимовыми и ферритовыми динамиками в хорошо спроектированных конструкциях минимальны при правильном выравнивании и измерении. Восприятие того, что неодимовый звук звучит «ярче» или «жестче», чаще всего зависит от общей конструкции динамика (материал диффузора, подвеска, кроссовер), чем от самого типа магнита. Для аудиофильских приложений качество реализации имеет гораздо большее значение, чем сам материал магнита.
Вопрос: Почему в некоторых сабвуферах очень большие магниты?
Большие магниты сабвуфера необходимы для создания огромной движущей силы, необходимой для перемещения тяжелого диффузора большого диаметра на низких частотах с достаточным ходом и низкими искажениями. Диффузор сабвуфера диаметром 15 дюймов (38 см) может весить 80–150 граммов, и при высоких уровнях мощности его перемещение должно составлять 20–30 мм от пика до пика. Достижение этого с низкими искажениями требует очень высокого уровня BL, что в ферритовых конструкциях означает соответственно большой и тяжелый магнит — некоторые профессиональные магниты для сабвуферов весят 3–8 кг.
Вопрос: Мешают ли магниты динамика работе другой электроники?
Неэкранированные магниты динамиков могут создавать помехи для находящихся рядом ЭЛТ-дисплеев, магнитных носителей информации и чувствительных компасов, но поле рассеяния современных экранированных динамиков незначительно на расстояниях более 10–15 см. Большинство современных динамиков, предназначенных для использования на настольных компьютерах или в домашнем кинотеатре, имеют магнитное экранирование путем добавления второго противостоящего «раскачивающего» магнита или корпуса из мю-металла вокруг основного магнитного узла. Магниты динамиков не влияют на плоские дисплеи и твердотельные накопители (SSD, флэш-память).
Вопрос: Что произойдет, если магнит динамика потеряет силу?
Ослабленный магнит уменьшает BL-продукт динамика, что приводит к снижению чувствительности, снижению контроля басов, увеличению искажений и сдвигу резонансной частоты. На практике динамик будет звучать тише, менее контролируемо на низких частотах и может демонстрировать слышимую «рыхлость» или «мутность». В профессиональных установках периодическое измерение параметров Тиле-Смолла (особенно Bl) позволяет обнаружить деградацию магнита до того, как это вызовет звуковые проблемы. Для потребительских динамиков при обычном использовании такой сценарий встречается крайне редко.
Резюме: Что нужно знать о магнитах в динамиках
Магниты в динамиках — это гораздо больше, чем просто пассивные компоненты — это двигатель, лежащий в основе каждого динамического громкоговорителя, определяющий, насколько эффективно, точно и мощно динамик преобразует электричество в звук. Выбор между ферритовыми, алнико-, неодимовыми и самариево-кобальтовыми магнитами отражает осознанный инженерный компромисс между стоимостью, весом, тепловыми характеристиками и акустическими приоритетами.
- Использование ферритовые магниты для экономичных, термически стабильных и устойчивых к коррозии конструкций динамиков, где вес не является ограничением.
- Использование магниты алнико где винтажный тональный характер и экстремальная температурная стабильность являются приоритетами, особенно при гитарном усилении.
- Использование неодимовые магниты там, где важны компактный размер, малый вес и высокая удельная мощность — профессиональные, портативные приложения и приложения для наушников.
- Использование самарий-кобальтовые магниты в специализированных приложениях, работающих в экстремальных условиях, где ни один другой магнит не отвечает как термическим, так и коррозионным требованиям.
Независимо от того, являетесь ли вы разработчиком акустических систем, аудиоинженером, определяющим компоненты, или потребителем, оценивающим качество продукции, вы должны понимать роль и тип магниты в динамиках дает вам конкретную, измеримую основу для сравнения производительности — помимо одних лишь субъективных впечатлений от прослушивания.
