Как шаг за шагом изготавливается спеченный магнит NdFeB?

Спеченный магнит NdFeB Продукция широко известна благодаря своей исключительной магнитной силе и является важным компонентом в таких отраслях, как электромобили, ветроэнергетика, бытовая электроника, медицинское оборудование и промышленная автоматизация. Производственный процесс этих высокопроизводительных магнитов сложен, точен и строго контролируется и включает в себя несколько этапов: от подготовки сырья до окончательной обработки поверхности.

В следующих разделах подробно объясняется каждый этап производственного процесса, освещаются ключевые технологии, точки контроля качества и проводится сравнение с другими типами магнитов.

Нажмите, чтобы посетить наши продукты: Спеченный магнит NdFeB

Шаг 1: Выбор и подготовка сырья

Основа спеченного магнита NdFeB лежит в его сырье. К основным элементам относятся:

• Неодим (Nd) – Обеспечивает высокую магнитную силу
• Железо (Fe) – Формирует основную магнитную матрицу
• Бор (Б) – Повышает принудительность и структурную стабильность.

Дополнительные элементы, такие как диспрозий (Dy) или тербий (Tb), могут быть введены для улучшения характеристик при высоких температурах. Сырье должно соответствовать строгим стандартам чистоты, чтобы обеспечить стабильные магнитные свойства и долгосрочную надежность.

Шаг 2. Плавка сплава и литье полос.

Вакуумная индукционная плавка

Отобранные металлы плавятся вместе в вакуумной индукционной печи. Эта бескислородная среда предотвращает окисление и обеспечивает однородный состав сплава. На этом этапе решающее значение имеет точный контроль температуры.

Технология литья полосы

Расплавленный сплав быстро охлаждают с помощью полосового литья, образуя тонкие чешуйки или полосы. Такое быстрое затвердевание создает мелкозернистую микроструктуру, которая необходима для достижения высоких магнитных характеристик конечного спеченного магнита NdFeB.

Шаг 3: Декрепитация водорода (HD)

Водородная декрепитация — уникальный процесс в производстве магнитов NdFeB. Полосы сплава поглощают газообразный водород, в результате чего они распадаются на крупный порошок.

Преимущества водородной дедрепитации включают в себя:

• Снижение механических напряжений при шлифовании.
• Улучшенная однородность порошка
• Повышенный потенциал магнитного выравнивания

Шаг 4: Струйное измельчение до тонкого порошка

Грубый порошок дополнительно очищается с помощью струйного измельчения, в результате чего получаются ультрамелкие частицы обычно размером от 3 до 5 микрон. Контроль размера частиц имеет важное значение, поскольку он напрямую влияет на коэрцитивность и остаточную намагниченность.

На этом этапе порошок чрезвычайно реактивен, и с ним необходимо обращаться в контролируемой атмосфере, чтобы избежать окисления.

Шаг 5: Выравнивание магнитного поля и прессование

Магнитная ориентация

Для достижения максимальных магнитных характеристик мелкий порошок выравнивается под сильным внешним магнитным полем. Этот процесс ориентирует кристаллические зерна в предпочтительном направлении, создавая анизотропные свойства.

Методы уплотнения

• прессование – Подходит для простых форм и крупносерийного производства
• Изостатическое прессование – Идеально подходит для сложной геометрии и равномерной плотности

В результате получается уплотненное «необработанное тело» достаточной прочности, чтобы с ним можно было обращаться перед спеканием.

Шаг 6: Высокотемпературное спекание

Спекание — это основной этап, который превращает уплотненный порошок в плотный твердый магнит. Необработанные изделия нагреваются в вакуумной печи или печи с инертным газом при температуре от 1050°C до 1100°C.

Во время спекания:

• Частицы порошка сливаются вместе
• Плотность достигает более 98% от теоретического значения.
• Магнитные домены становятся более стабильными

Этот шаг во многом определяет окончательную механическую прочность и магнитные характеристики спеченного магнита NdFeB.

Шаг 7: Термическая обработка и старение

После спекания применяется контролируемая термообработка для оптимизации микроструктуры. Этот процесс улучшает коэрцитивную силу и термическую стабильность за счет регулирования фаз на границах зерен.

Параметры термообработки варьируются в зависимости от требований применения, особенно для магнитов, используемых в высокотемпературных средах, таких как электродвигатели.

Шаг 8: Точная обработка и формование

Спеченные магнитные материалы NdFeB чрезвычайно тверды и хрупки, что затрудняет традиционную механическую обработку. Алмазные инструменты и шлифование на станках с ЧПУ обычно используются для достижения точных размеров и жестких допусков.

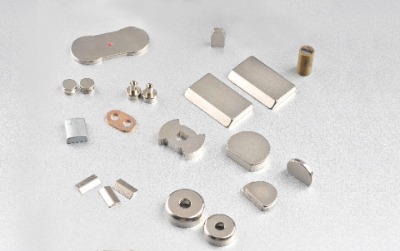

Типичные формы включают в себя:

• Блоки
• Кольца
• Дуги
• Пользовательская геометрия

Шаг 9: Покрытие поверхности и защита от коррозии

Магниты NdFeB склонны к коррозии из-за содержания редкоземельных элементов. Поверхностные покрытия необходимы для продления срока службы.

Распространенные варианты покрытия

• Никель-медь-никель (NiCuNi) - Отличная общая защита
• Эпоксидная смола - Подходит для влажной среды
• Цинк – Экономически эффективное решение
• Парилен – Высокая химическая стойкость

Выбор покрытия зависит от условий эксплуатации и требований применения.

Шаг 10: Намагничивание и окончательная проверка

После нанесения покрытия магнит намагничивается мощным импульсным магнитным полем. Специализированные приспособления обеспечивают правильное направление намагничивания.

Проверка качества включает в себя:

• Тестирование магнитных свойств
• Проверка точности размеров
• Измерение толщины поверхностного покрытия
• Оценка коррозионной стойкости

Сравнение: спеченный магнит NdFeB и другие типы магнитов

Спеченный магнит NdFeB против ферритового магнита

• Гораздо более высокая плотность магнитной энергии
• Меньший размер при той же производительности
• Более высокая стоимость и более сложное производство.

Спеченный магнит NdFeB против связанного магнита NdFeB

• Более сильные магнитные характеристики
• Лучшая термическая стабильность
• Меньшая гибкость формы по сравнению со связанными магнитами.

Области применения, извлекающие выгоду из производства спеченных магнитов NdFeB

Передовой производственный процесс обеспечивает стабильную производительность в различных отраслях:

• Тяговые двигатели электромобилей
• Ветровые генераторы
• Промышленные серводвигатели
• Медицинское оборудование для визуализации
• Высококачественная бытовая электроника

Часто задаваемые вопросы (FAQ)

Почему спеченный магнит NdFeB сильнее других магнитов?

Процесс спекания создает плотную микроструктуру с выровненными зернами, максимизируя продукт магнитной энергии и коэрцитивную силу.

Могут ли изделия из спеченного магнита NdFeB работать при высоких температурах?

Стандартные марки работают при температуре до 80–120°С, а высококоэрцитивные марки с тяжелыми редкоземельными элементами выдерживают температуру выше 200°С.

Обязательна ли защита от коррозии?

Да, покрытие поверхности необходимо для предотвращения окисления и обеспечения долгосрочной надежности в большинстве сред.

Возможны ли нестандартные формы?

Точная механическая обработка позволяет создавать индивидуальные формы, хотя сложные конструкции могут увеличить стоимость производства.

Какие факторы влияют на себестоимость продукции?

Цены на сырье, сорт магнита, тип покрытия, допуски на размеры и объем заказа — все это влияет на конечную стоимость.

Будущие тенденции в производстве спеченных магнитов NdFeB

Текущие исследования направлены на сокращение использования тяжелых редкоземельных металлов, улучшение технологий переработки и повышение энергоэффективности во время производства. Эти инновации направлены на то, чтобы сделать спеченный магнит NdFeB более экологичным, сохраняя при этом его превосходные характеристики.

Благодаря постоянному прогрессу в области материаловедения и управления процессами спеченные магниты NdFeB останутся важнейшим компонентом технологий энергетики и движения следующего поколения.
