Что блокирует магнитные поля? Полное руководство по магнитному экранированию

Ферромагнитные материалы, такие как мю-металл, мягкое железо и электротехническая сталь, являются наиболее эффективными материалами, блокирующими магнитные поля. Эти материалы работают, перенаправляя магнитный поток через себя, а не позволяя ему проходить в защищенную зону. В этой статье объясняется, как именно работает магнитное экранирование, какие материалы работают лучше всего, когда необходимы разные подходы, а также даны ответы на наиболее распространенные вопросы, которые возникают у людей о блокировании магнитных полей.

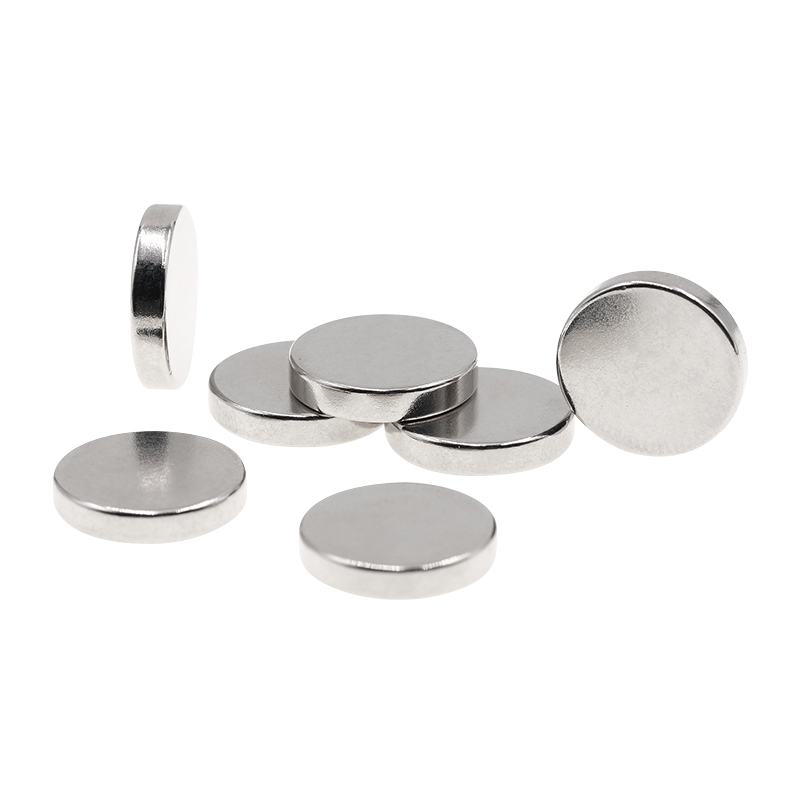

Нажмите, чтобы посетить наши продукты: Спеченный магнит NdFeB

Как работает магнитное экранирование

Магнитные поля нельзя просто «заблокировать», как свет блокируется непрозрачной поверхностью. Вместо этого магнитное экранирование работает, обеспечивая путь с низким сопротивлением, известный как путь с низким магнитным сопротивлением — это отводит линии поля от защищаемой области. Материал экрана поглощает и перенаправляет поток, уменьшая напряженность поля внутри или за экраном.

Эффективность защитного материала измеряется его магнитная проницаемость — насколько легко материал позволяет линиям магнитного поля проходить через него. Чем выше проницаемость, тем эффективнее он притягивает и направляет магнитный поток и, следовательно, тем лучше экранирует.

Два принципиально разных типа магнитных полей требуют разных стратегий экранирования:

• Статические (постоянные) магнитные поля — производятся постоянными магнитами и геомагнитным полем Земли. Лучше всего экранировать ферромагнитными металлами с высокой проницаемостью.
• Переменные (переменный ток) электромагнитные поля (ЭМП) — производятся линиями электропередачи, двигателями и электроникой. Требуются проводящие материалы, которые генерируют вихревые токи, чтобы противостоять изменяющемуся полю.

Материалы, блокирующие магнитные поля

1. Му-металл (сплав никеля и железа)

Мю-метал широко известен как лучший материал для блокировки статических магнитных полей . Это магнитомягкий сплав, состоящий примерно из 77% никеля, 15% железа и следовых количеств меди и молибдена. Его относительная проницаемость может превышать 100 000, то есть он пропускает магнитный поток в 100 000 раз легче, чем свободное пространство.

Мю-металл используется в чувствительном электронном оборудовании, аппаратах МРТ, научных инструментах и ​​аудиопреобразователях. Однако он дорог и требует тщательного отжига (термической обработки) после формования, поскольку механическое напряжение снижает его проницаемость. Он также относительно тонкий и легкий, что делает его удобным для размещения чувствительных компонентов.

2. Мягкое железо и низкоуглеродистая сталь.

Мягкое железо и низкоуглеродистая сталь являются наиболее экономичными ферромагнитными экранирующими материалами. Имея относительную проницаемость в диапазоне 1000–5000, они не соответствуют мю-металлу, но гораздо дешевле и механически прочнее. Они обычно используются в трансформаторах, корпусах двигателей и промышленных защитных кожухах.

Толщина экрана имеет значение: более толстое мягкое железо обеспечивает более сильное затухание. Стальные корпуса часто используются в качестве первой линии защиты с добавлением мю-металлической облицовки для критически важных внутренних слоев в прецизионных приложениях.

3. Электротехническая сталь (кремниевая сталь)

Электротехническая сталь , также называемая кремниевой сталью, представляет собой сплав железа с содержанием кремния 1–4,5%. Кремний улучшает электрическое сопротивление (уменьшая потери энергии от вихревых токов) и увеличивает проницаемость в определенных направлениях. Это стандартный материал для сердечников трансформаторов и пластин электродвигателей, где он должен эффективно выдерживать переменные магнитные поля без чрезмерного выделения тепла.

4. Алюминий и медь (для защиты от переменного тока/ЭДС)

Алюминий и медь немагнитны, но являются отличными проводниками электричества. Для переменные магнитные поля и электромагнитные помехи (ЭМИ) Эти металлы обеспечивают экранирование за счет индукции вихревых токов. Когда переменное магнитное поле попадает в проводник, оно индуцирует круговые токи, которые генерируют противоположное магнитное поле, эффективно ослабляя исходное поле.

Медь тяжелее и дороже алюминия, но обладает более высокой проводимостью. Алюминий легче, и его часто предпочитают для больших экранирующих корпусов. Ни один из материалов не эффективен против статических магнитных полей.

5. Ферритовые материалы

Феррит — это керамическое соединение, изготовленное из оксида железа в сочетании с оксидами других металлов (таких как марганец, цинк или никель). Ферриты имеют высокое электрическое сопротивление , что делает их особенно эффективными на высоких частотах, где потери на вихревые токи могут привести к перегреву металлических экранов. Ферритовые шарики, сердечники и плитки широко используются в электронике для подавления высокочастотных электромагнитных и радиочастотных помех (RFI).

6. Сверхпроводники

При чрезвычайно низких температурах сверхпроводящие материалы проявляют Эффект Мейснера — они полностью исключают магнитные поля изнутри, создавая идеальное магнитное экранирование. Это используется в передовых физических исследованиях и приложениях квантовых вычислений. Однако необходимость криогенного охлаждения делает сверхпроводники непрактичными для повседневной защиты.

Сравнение материалов магнитного экранирования

В таблице ниже сравниваются наиболее часто используемые материалы для блокировки магнитных полей по ключевым характеристикам и практическим критериям:

Что НЕ блокирует магнитные поля?

Многие люди удивляются, узнав, что обычные материалы практически или совсем не обеспечивают защиту от магнитных полей. Понимание этих ограничений имеет решающее значение для правильного проектирования защиты.

• Пластик и резина: Эти непроводящие материалы полностью прозрачны для магнитных полей всех частот.
• Дерево: Никаких защитных свойств.
• Стекло: Полностью прозрачен как для статических, так и для переменных магнитных полей.
• Ведущий: Несмотря на то, что свинец связан с радиационной защитой, он не обладает особыми свойствами магнитного экранирования.
• Нержавеющая сталь (аустенитная): Обычные марки нержавеющей стали 304 и 316 немагнитны из-за своей кристаллической структуры и обеспечивают незначительное магнитное экранирование. Магнитно полезными являются только ферритные и мартенситные марки.
• Бетон и кирпич: Нет эффекта магнитного экранирования.
• Вода: Вода диамагнитна, но лишь в очень незначительной степени — практического экранирующего эффекта практически нет.

Общие применения магнитного экранирования

Медицинская визуализация (МРТ)

Аппараты МРТ генерируют чрезвычайно мощные магнитные поля (от 1,5 Тл до 7 Тл). Экранирование помещения мю-металлом и другими ферромагнитными материалами предотвращает воздействие поля на близлежащее электронное оборудование и предотвращает притягивание внешних ферромагнитных объектов в машину, что может быть опасно для жизни.

Бытовая электроника

Смартфоны, ноутбуки и аудиооборудование имеют внутренние слои магнитного экранирования, часто изготовленные из тонкой мю-металлической фольги или ферритовых листов, чтобы предотвратить взаимодействие магнитных полей динамиков, двигателей и катушек беспроводной зарядки с другими компонентами, такими как датчики или экраны дисплеев.

Силовые трансформаторы и распределительное оборудование

Сердечники трансформаторов, изготовленные из электротехнической стали, эффективно направляют и удерживают переменный магнитный поток, максимизируя эффективность передачи энергии и сводя к минимуму поля рассеяния. Стальные корпуса вокруг распределительных трансформаторов еще больше уменьшают воздействие внешнего магнитного поля.

Военные и оборонные

Военно-морские корабли используют системы размагничивания и магнитную защиту для уменьшения магнитной сигнатуры, что затрудняет их обнаружение с помощью мин с магнитным срабатыванием. Чувствительная бортовая электроника также защищена от большой магнитной инфраструктуры корабля.

Инструменты для научных исследований

Электронные микроскопы, магнитометры и компоненты ускорителей частиц должны быть защищены от окружающих магнитных полей (включая поле Земли) для точной работы. Для таких применений многослойные корпуса из мю-металла могут снизить внутреннее поле почти до нуля.

Беспроводная зарядка и платежные карты

Тонкие ферритовые листы размещаются за катушками беспроводной зарядки в телефонах и умных часах, чтобы предотвратить нагрев металлических компонентов устройства переменным магнитным полем и повысить эффективность связи. Кредитные карты с магнитными полосами имеют аналогичные тонкие защитные слои.

Статическое магнитное экранирование и экранирование ЭМП: ключевые различия

Выбор правильного подхода к экранированию требует понимания, имеете ли вы дело со статическим магнитным полем или изменяющимся во времени электромагнитным полем. В таблице ниже приведены основные различия:

Концепция глубины кожи

Для магнитных полей переменного тока глубина кожи является критическим параметром конструкции. Он описывает, насколько глубоко переменное электромагнитное поле проникает в проводник, прежде чем ослабляется до 1/e (~ 37%) от его поверхностного значения. На более высоких частотах глубина скин-слоя уменьшается, а это означает, что более тонкие экраны эффективны. На более низких частотах (например, частотах линии электропередачи 50–60 Гц) глубина скин-слоя велика, и для эффективного экранирования требуются более толстые или более проводящие материалы.

Часто задаваемые вопросы (FAQ)

Заключение

Чтобы понять, что блокирует магнитные поля, необходимо знать тип поля, с которым вы имеете дело. Для статических магнитных полей лучшим выбором являются ферромагнитные материалы с высокой проницаемостью, особенно мю-металл, мягкое железо и электротехническая сталь. Для переменных электромагнитных полей и электромагнитных помех проводящие материалы, такие как медь и алюминий, а также ферритовые композиты обеспечивают эффективную защиту посредством механизмов вихревых токов.

Ни один материал не работает идеально во всех ситуациях. Лучшие решения по магнитному экранированию разрабатываются с учетом конкретного типа поля, диапазона частот, напряженности поля и геометрических требований приложения. В требовательных приложениях несколько слоев различных материалов комбинируются для достижения необходимого затухания в широком диапазоне типов полей и частот.

Ключевые практические выводы: использование мю-металл для точной статической защиты , электротехническая сталь для защиты трансформаторов и двигателей , медь или алюминий для корпусов переменного и радиочастотного тока и феррит для подавления высокочастотных электромагнитных помех . Не думайте, что обычные материалы, такие как пластик, бетон или стекло, обеспечивают какую-либо защиту — это не так.
