Что такое магнитный состав NdFeB? Полное руководство

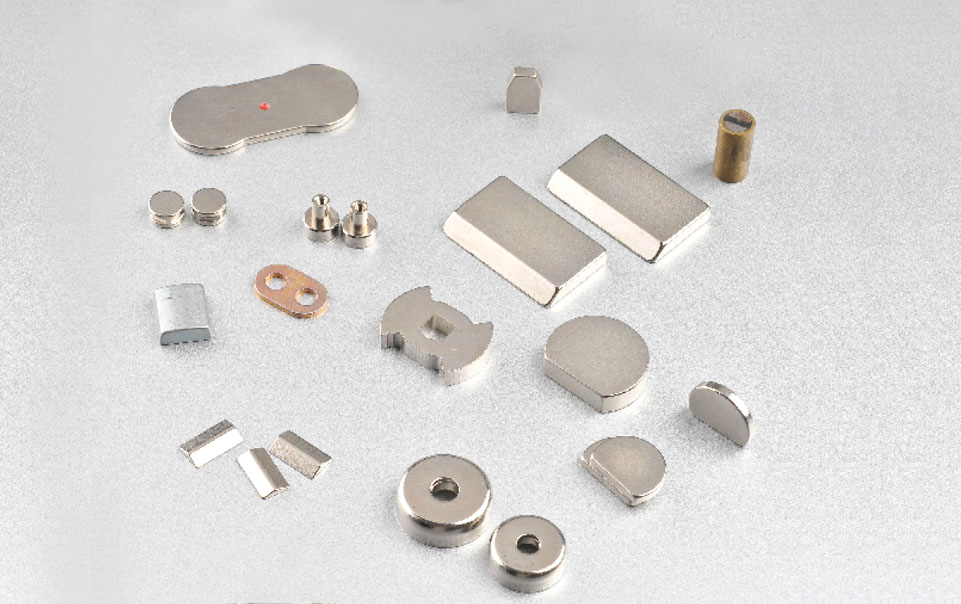

Магнитный состав NdFeB представляет собой точно разработанную металлургическую формулу, основанную на интерметаллическом соединении неодим-железо-бор (Nd₂Fe₁₄B), которое образует магнитотвердую фазу, придающую этим магнитам необычайную силу. В типичном коммерческом спеченном неодимовый магнит , на долю неодима приходится примерно от 29% до 32% по массе , железо составляет от 64% до 68% , а бор составляет около от 1,0% до 1,2% , а оставшаяся часть состоит из таких элементов-добавок, как диспрозий, тербий, празеодим, кобальт, медь, алюминий и ниобий, которые вводятся для повышения коэрцитивной силы, термостабильности и коррозионной стойкости. Согласно Журнал магнетизма и магнитных материалов Открытие фазы Nd₂Fe₁₄B в 1984 году Масато Сагавой и Джоном Кроатом произвело революцию в технологии постоянных магнитов, создав магнит с максимальным энергетическим произведением, превышающим 50 мегагаусс-эрстедов (MGOe) примерно в десять раз больше, чем у ферритовых магнитов, которые он заменил. Понимание точного Магнитный состав NdFeB и функция каждого составного элемента важна для инженеров, выбирающих правильный сорт магнита для высокотемпературных двигателей, ветряных турбин, медицинских устройств визуализации и бытовой электроники.

Изучите ключевые области применения магнитных материалов

1. Каков основной состав магнита NdFeB?

fundamental NdFeB magnet composition is the intermetallic compound Nd₂Fe₁₄B, which constitutes approximately 85% to 95% of the magnet's volume and provides the hard magnetic phase responsible for generating the intense magnetic field. atomic structure of Nd₂Fe₁₄B is a tetragonal crystal system with a complex unit cell containing 68 атомов : 8 атомов неодима, 56 атомов железа и 4 атома бора. Атомы неодима занимают определенные узлы решетки, где их неспаренные 4f-электроны создают огромную магнитокристаллическую анизотропию, которая придает NdFeB высокую коэрцитивную силу. Атомы железа, занимающие шесть кристаллографически различных позиций, обеспечивают высокую намагниченность насыщения за счет своих выровненных трехмерных электронных спинов. Атомы бора, хотя их и мало, структурно важны, поскольку они стабилизируют тетрагональную фазу и предотвращают образование других, магнитно худших железо-неодимовых фаз. Без бора сплав кристаллизовался бы в смесь магнитомягких фаз, которые не могли бы удерживать постоянный магнитный заряд. В типичном рекламном ролике Магнитный состав NdFeB , общее массовое содержание элементов составляет приблизительно 29–32 % неодима, 64–68 % железа и 1,0–1,2 % бора. . Однако состав сплава, отлитого перед спеканием, намеренно составляет так, чтобы он был немного богаче неодимом, чем стехиометрическое соотношение 2:14:1. Этот избыток неодима образует богатую неодимом зернограничную фазу, которая необходима для процесса жидкофазного спекания и для магнитной развязки зерен Nd₂Fe₁₄B друг от друга, что резко увеличивает коэрцитивную силу. Фаза, богатая неодимом, обычно представляет собой от 5% до 15% общего объема и может содержать растворенный кислород, углерод и небольшое количество переходных металлов.

2. Роль каждого элемента в магнитном составе NdFeB.

Каждый элемент в составе магнита NdFeB выполняет определенную структурную или магнитную функцию, и изменение баланса этих элементов — даже на доли процента — может резко изменить коэрцитивную силу, остаточную намагниченность, температурную стабильность и коррозионную стойкость магнита. detailed roles of the core and additive elements are as follows:

• Неодим (Nd): Неодим является основным редкоземельным элементом, который обеспечивает огромную магнитокристаллическую анизотропию. Его электронная орбиталь 4f сильно направлена, создавая легкую ось намагничивания вдоль оси c тетрагонального кристалла. Это поле анизотропии достигает примерно 7,3 тесла , что является основной причиной того, почему Магниты NdFeB может достичь такой высокой принуждения. На практике в коммерческих магнитах часто используется смесь неодима и празеодима в естественном соотношении дидима, поскольку эти два элемента химически схожи, и их разделение увеличивает стоимость без пропорционального магнитного преимущества для многих применений.
• Железо (Fe): Железо обеспечивает высокую намагниченность насыщения. Его трехмерные электронные спины выстраиваются ферромагнитно и вносят примерно 2.2 Магнетон Бора на атом к полному магнитному моменту. Остаточная намагниченность магнита NdFeB прямо пропорциональна объемной доле фазы Nd₂Fe₁₄B и выравниванию спиновых моментов железа. Частичная замена железа кобальтом, обычно от 5% до 15% содержания железа, увеличивает температуру Кюри и улучшает термическую стабильность, хотя и немного снижает намагниченность насыщения при комнатной температуре.
• Бор (Б): Бор является важным металлоидом, который стабилизирует тетрагональную кристаллическую структуру. Его небольшой атомный радиус позволяет ему встраиваться в междоузлия железо-неодимового каркаса, где он образует направленные ковалентные связи, которые фиксируют атомы в правильной конфигурации. Без бора сплав распался бы на бинарные фазы Nd₂Fe₁₇ и NdFe₂, ни одна из которых не обладает необходимой магнитокристаллической анизотропией.
• Диспрозий (Dy) и Тербий (Tb): se heavy rare earth elements are the most critical additives in the Магнитный состав NdFeB для высокотемпературных применений. Диспрозий заменяет неодим в решетке Nd₂Fe₁₄B, увеличивая поле анизотропии и, следовательно, коэрцитивную силу, что позволяет магниту противостоять размагничиванию при повышенных температурах. Магнит с 4-8% диспрозия по весу может поддерживать полезную коэрцитивную силу при от 150°С до 200°С по сравнению с максимальной температурой около 80°С для магнита, не содержащего диспрозия. Тербий даже более эффективен, чем диспрозий, но встречается реже и дороже.
• Кобальт (Со): Кобальт повышает температуру Кюри фазы Nd₂Fe₁₄B примерно на 10°C на атомный процент замены железа. Магнит с 5% кобальта может иметь температуру Кюри от 350°С до 370°С по сравнению с от 310°С до 320°С для композиции, не содержащей кобальта. Кобальт также улучшает коррозионную стойкость за счет уменьшения разности электрохимических потенциалов между зернами Nd₂Fe₁₄B и богатой неодимом зернограничной фазой.
• Медь (Cu), алюминий (Al) и ниобий (Nb): se minor additives, typically present at от 0,1% до 1,0% каждый из них улучшает микроструктуру во время спекания и улучшает смачивающие свойства жидкой зернограничной фазы. Ниобий образует небольшие выделения, которые закрепляют границы зерен и предотвращают чрезмерный рост зерен во время цикла высокотемпературного спекания, что важно для поддержания мелкого размера зерен и высокой коэрцитивной силы.

3. Как состав определяет три ключевых магнитных свойства

Магнитный состав NdFeB directly governs the three cardinal magnetic parameters—remanence, coercivity, and maximum energy product—and each adjustment to the element balance shifts the magnet along a spectrum of performance trade-offs. remanence (Br) of a fully dense, perfectly aligned NdFeB магнит принципиально ограничивается намагниченностью насыщения фазы Nd₂Fe₁₄B, которая примерно равна 1,6 тесла . На практике коммерческие спеченные магниты достигают значений остаточной намагниченности от 1,0 до 1,5 тесла , в зависимости от объемной доли магнитной фазы и степени кристаллографического выравнивания, достигнутого на этапе прессования. Собственная коэрцитивная сила (Hci) контролируется полем магнитокристаллической анизотропии зерен Nd₂Fe₁₄B и эффективностью зернограничной фазы в магнитной изоляции каждого зерна. Чистый Nd₂Fe₁₄B имеет поле анизотропии около 7,3 Тл, но практическая коэрцитивная сила составляет лишь часть этого значения — обычно От 10 до 30 килоэрстедов (кЭ) - потому что обращенные магнитные домены зарождаются на границах зерен и дефектах кристалла при гораздо меньших полях, чем теоретический предел. Добавление диспрозия увеличивает поле анизотропии и, следовательно, коэрцитивную силу, но диспрозий антиферромагнитно соединяется с железом, что снижает намагниченность насыщения и остаточную намагниченность. Это главный компромисс дизайна в Магнитный состав NdFeB : более высокое содержание тяжелых редкоземельных элементов обеспечивает более высокую коэрцитивную силу и лучшие характеристики при повышенных температурах за счет более низкой остаточной намагниченности при комнатной температуре и максимального энергетического продукта. Максимальное энергетическое произведение (BHmax), измеренное в MGOe, представляет собой максимальное количество магнитной энергии, которое может быть сохранено в единице объема магнита. Теоретический максимум для Nd₂Fe₁₄B составляет примерно 64 МГОэ . Коммерческие магниты класса N52 достигают около от 50 до 53 МГОэ , тогда как жаропрочные марки с тяжелыми добавками редкоземельных элементов обычно варьируются от от 30 до 45 МГОэ .

4. Спеченный и связанный NdFeB: чем отличаются состав и обработка

Магнитный состав NdFeB is processed into magnets through two fundamentally different manufacturing routes—sintering and bonding—which produce magnets with vastly different densities, magnetic properties, and application suitability. table below summarizes the key differences between sintered and bonded NdFeB магнитs .

5. Тяжелые редкоземельные элементы и технология зернограничной диффузии.

Тяжелые редкоземельные элементы — диспрозий и тербий — добавляются в состав магнита NdFeB для увеличения коэрцитивной силы при высоких температурах, но современная технология зернограничной диффузии теперь достигает этого улучшения с гораздо меньшим количеством материала, концентрируя эти дорогие элементы только на поверхностях зерен, где они наиболее эффективны. В обычном Магнитный состав NdFeB Перед спеканием диспрозий равномерно смешивается с порошком сплава. Поскольку диспрозий заменяет неодим во всем объеме каждого зерна Nd₂Fe₁₄B, значительная часть дорогого тяжелого редкоземельного элемента эффективно теряется внутри зерен, где он снижает остаточную намагниченность, не внося пропорционального вклада в повышение коэрцитивной силы. Зернограничная диффузия, разработанная в начале 2000-х годов и сейчас широко используемая в коммерческом производстве, использует другой подход. Полностью спеченный магнит со стандартным составом с низким содержанием диспрозия или без диспрозия покрывается тонким слоем порошка фторида диспрозия или фторида тербия, затем подвергается термообработке при температуре, при которой тяжелые редкоземельные элементы диффундируют по границам зерен во внутреннюю часть магнита. Атомы диспрозия перемещаются преимущественно вдоль зернограничной фазы, богатой неодимом, и замещают неодим только в тонкой оболочке на внешней поверхности каждого зерна, обычно Глубина от 1 до 3 микрон . Поскольку на поверхности зерен зарождаются обратные магнитные домены, эта тонкая оболочка, богатая диспрозием, обеспечивает такое же повышение коэрцитивной силы, как и гомогенная добавка при использовании На 50–70 % меньше диспрозия . Магнит, созданный за счет зернограничной диффузии, может достичь коэрцитивной силы от 25 до 30 кЭ с общим содержанием диспрозия менее 2% по весу по сравнению с 6–8%, необходимыми для обычной гомогенной композиции. Эта технология сыграла важную роль в снижении затрат и уязвимости цепочки поставок. NdFeB магнитs для тяговых двигателей электромобилей, где важна высокотемпературная коэрцитивность, а цены на диспрозий исторически были нестабильными.

6. Магнитные марки NdFeB и вариации их состава.

commercial grading system for NdFeB magnets—such as N35, N52, N35SH, and N48UH—encodes both the room-temperature energy product and the maximum operating temperature, and each grade family corresponds to a specific NdFeB magnet composition optimized for a particular thermal environment. following list explains the common grade suffixes and their compositional implications:

• N-класс (без суффикса): Стандартный состав с минимальными добавками тяжелых редкоземельных элементов или без них. Максимальная рабочая температура обычно 80°C . Эти марки, такие как N35–N52, обеспечивают энергетический продукт с самой высокой комнатной температурой и используются в бытовой электронике, компьютерных жестких дисках и магнитных креплениях.
• M-класс (средняя принудительность): Слегка увеличена внутренняя коэрцитивность за счет небольших добавок диспрозия или оптимизированного размера зерен. Максимальная рабочая температура составляет примерно 100°С . Используется в двигателях с умеренными температурами.
• H-класс (высокая принудительная сила): Содержит повышенную долю диспрозия. Магнитный состав NdFeB . Максимальная рабочая температура 120°С . Широко используется в промышленных серводвигателях и генераторах.
• SH-класс (сверхвысокая коэрцитивность): Дальнейшее увеличение содержания диспрозия или диффузионная обработка границ зерен. Максимальная рабочая температура 150°C . Предназначено для автомобильных тяговых двигателей и скважинных инструментов для разведки нефти.
• UH-класс (сверхвысокая коэрцитивность): Сильное присоединение диспрозия или тербия. Максимальная рабочая температура 180°С . Используется в высокоскоростных электродвигателях и приводах аэрокосмической техники.
• EH-класс (чрезвычайно высокая коэрцитивность): highest heavy rare earth content. Maximum operating temperature is 200°С . Зарезервировано для специализированных военных и аэрокосмических применений, где риск размагничивания очень велик.

Часто задаваемые вопросы о составе магнита NdFeB

Какова точная химическая формула основной фазы магнитов NdFeB?

primary magnetic phase in NdFeB магнитs Nd₂Fe₁₄B — тетрагональный кристалл с элементарной ячейкой, содержащей 68 атомов. В коммерческих магнитах часть неодима обычно заменяется празеодимом, а часть железа — кобальтом, поэтому фактический фазовый состав более точно записывается как (Nd,Pr)₂(Fe,Co)₁₄B.

Почему магниты NdFeB намного сильнее ферритовых магнитов?

Магнитный состав NdFeB создает намагниченность насыщения около 1,6 тесла и поле магнитокристаллической анизотропии 7,3 тесла, в то время как магниты на феррите стронция имеют намагниченность насыщения всего около 0,47 тесла. Это фундаментальное различие во взаимодействии атомного магнитного момента и кристаллического поля означает, что NdFeB может хранить примерно в десять раз больше магнитной энергии на единицу объема, чем феррит.

Могут ли магниты NdFeB быть изготовлены без тяжелых редкоземельных элементов?

Да, не содержит тяжелых редкоземельных элементов NdFeB магнитs коммерчески доступны и все чаще используются в приложениях, где максимальная рабочая температура не превышает примерно 80–100°C. Эти магниты основаны на чрезвычайно мелком размере зерен, обычно менее от 2 до 3 микрон и оптимизированный химический состав границ зерен для достижения адекватной коэрцитивной силы без диспрозия или тербия.

Во всех ли магнитах в состав NdFeB входит кобальт?

Нет. Кобальт является дополнительной добавкой в Магнитный состав NdFeB . Он используется в основном в высокотемпературных марках для повышения температуры Кюри и улучшения коррозионной стойкости. Стандартные магниты класса N для применения при комнатной температуре часто содержат мало кобальта или вообще не содержат его. Наличие кобальта обычно указывается в паспорте производителя.

Магнитный состав NdFeB это триумф материаловедения, где точный контроль основных элементов и микроэлементов на атомном уровне позволяет получить самые сильные постоянные магниты, когда-либо созданные. От фундаментальной фазы Nd₂Fe₁₄B, которая обеспечивает магнитную основу, до границ зерен, обогащенных диспрозием, которые поддерживают коэрцитивную силу при высокой температуре, каждый компонент играет незаменимую роль в определении того, будет ли конечный магнит питать электромобиль, стабилизировать ветряной генератор или просто удерживать дверцу шкафа закрытой.
