Что такое магнитные классы и как они влияют на производительность?

Классы магнитов — это стандартизированные числовые и буквенные коды, которые описывают магнитную силу, термостойкость и коэрцитивную силу магнита. Выбор неправильного класса может привести к выходу из строя оборудования, потерям энергии или угрозе безопасности. Независимо от того, выбираете ли вы магнит для электродвигателя, медицинского устройства, промышленного датчика или проекта DIY, понимание магнитные сорта – это самый важный шаг в процессе отбора. В этом руководстве объясняются все основные системы оценок, сравниваются ключевые показатели производительности и помогает выбрать правильный магнит для вашего конкретного применения.

Нажмите, чтобы посетить наши продукты: Спеченный магнит NdFeB

Что на самом деле означают магнитные оценки?

Класс магнита — это сокращенный код, который кодирует три важнейших магнитных свойства: максимальное энергетическое произведение (BHmax), остаточную плотность потока (Br) и коэрцитивную силу (Hc) — все из которых определяют, насколько мощно и надежно магнит будет работать в данной среде.

Каждый тип магнита имеет свою систему оценок. В неодимовых (NdFeB) магнитах используется префикс «N», за которым следует номер (например, N35, N52), а в самариево-кобальтовых магнитах используются такие обозначения, как SmCo18 или СмКо26. В магнитах Алнико используются классы от 1 до 9, а ферритовые (керамические) магниты классифицируются как С1–С8 или Y-серия по китайским стандартам.

Понимание цифр и букв в магнитный сорт код раскрывает все о том, как будет вести себя магнит:

• Число в неодимовых сортах относится к максимальному энергетическому произведению в Мега-Гаусс-Эрстеде (MGOe). N52 имеет BHmax примерно 52 MGOe — самый высокий коммерчески доступный класс.
• Буквенный суффикс (M, H, SH, UH, EH, AH) указывает максимальную рабочую температуру магнита и номинальную коэрцитивную силу.
• Нет суффикса (например, N35, N42) означает стандартную термостойкость примерно до 80°С (176°F).

Три основных магнитных свойства, лежащих в основе каждого класса магнитов

Каждый класс магнита определяется тремя измеримыми свойствами, которые вместе определяют реальную производительность: остаточная плотность потока (Br), коэрцитивная сила (Hc) и максимальное энергетическое произведение (BHmax).

1. Остаточная плотность потока (Br)

Br измеряет силу магнитного поля, которое создает магнит после снятия намагничивающего поля. Выражается в Теслах (Т) или Гауссах (Г), где 1 Тесла = 10 000 Гаусс. Неодимовый магнит класса N52 имеет Br примерно 1,44–1,52 Тл, а магнит N35 — около 1,17–1,22 Тл. Более высокий Br означает более сильную силу притяжения для данного размера магнита.

2. Принудительная сила (Hc)

Hc — это сопротивление магнита размагничиванию — насколько сложно убрать поле магнита, используя противодействующую магнитную силу или повышенную температуру. Измеряется в эрстедах (Э) или кА/м. Обозначения температур более высокого класса (H, SH, UH, EH) обеспечивают более высокую коэрцитивную силу за счет незначительного снижения содержания Br. Для двигателей и генераторов, где магнит сталкивается с сильными противоположными полями, коэрцитивность часто более важна, чем чистая сила тяги.

3. Максимальный энергетический продукт (BHmax)

BHmax — самое важное число в любом магнитный сорт . Выраженный в MGOe (Мега-Гаусс-Эрстед) или кДж/м³, он представляет собой плотность магнитной энергии, запасенной в материале. Более высокий BHmax означает, что вы можете использовать физически меньший магнит для достижения той же удерживающей или подъемной силы, что имеет огромное значение в приложениях, где пространство и вес ограничены, например, в двигателях электромобилей, компонентах аэрокосмической отрасли и миниатюрной электронике.

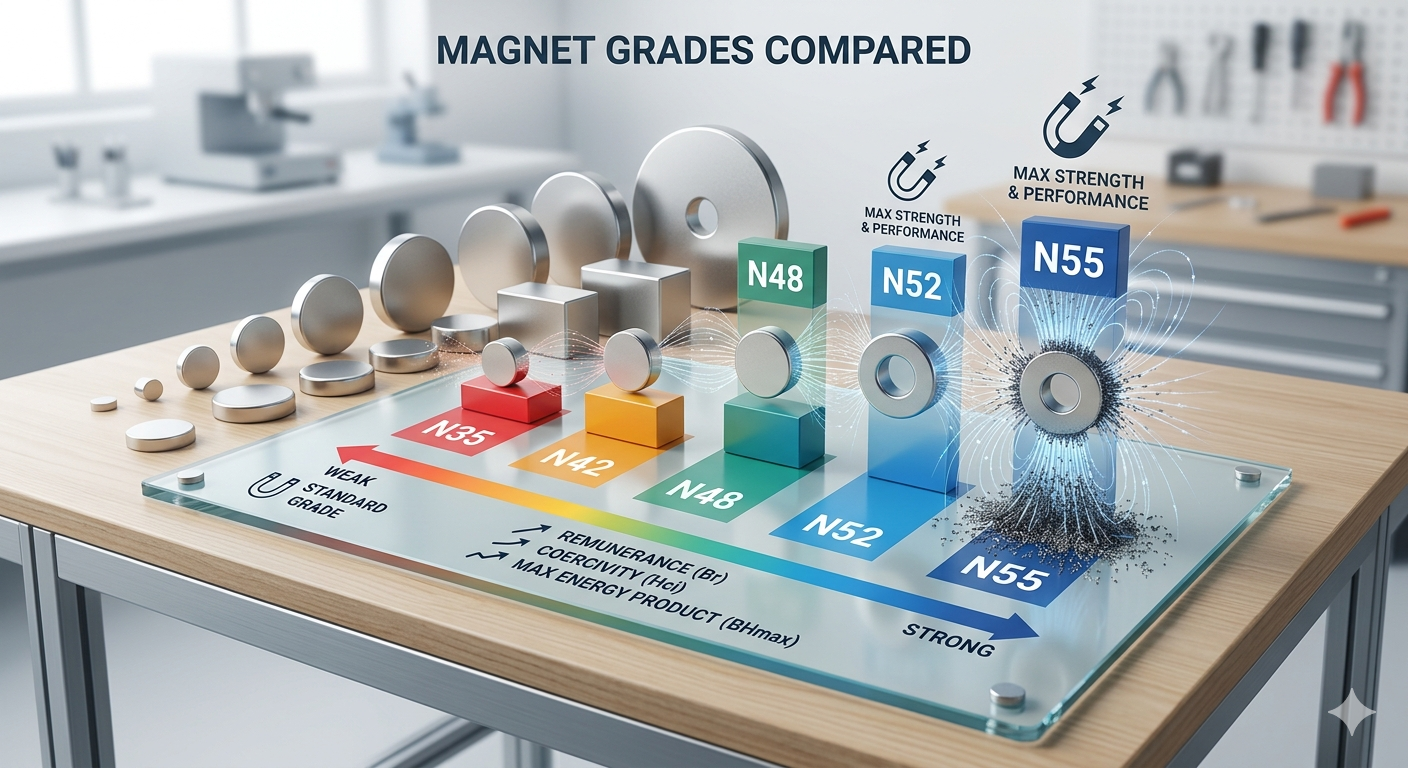

Объяснение марок неодимовых магнитов: от N35 до N52 и далее

Неодимовые магниты являются самыми сильными постоянными магнитами, доступными на рынке, а их система классов — от N35 до N52 — сегодня является наиболее широко используемой классификацией классов магнитов в технике и производстве.

Префикс «N» означает неодим-железо-бор (NdFeB). Следующее число указывает значение BHmax в MGOe. Дополнительный буквенный суффикс обозначает максимальную рабочую температуру и класс коэрцитивной силы:

• Нет суффикса (standard): Максимальная рабочая температура ~80°С
• М (Средний): Максимальная рабочая температура ~100°C
• Н (высокий): Максимальная рабочая температура ~120°C
• SH (Супер высокий): Максимальная рабочая температура ~150°С
• UH (сверхвысокий): Максимальная рабочая температура ~180°С
• EH (экстремально высокий): Максимальная рабочая температура ~200°C
• AH (Аэрокосмическая школа): Максимальная рабочая температура ~230°C

Таблица: Сравнение марок неодимовых магнитов по BHmax, остаточной плотности потока, температурному диапазону и типичному применению.

Один критический компромисс: по мере увеличения номера марки (более сильное BHmax) магнит становится более хрупким и более восприимчивым к коррозии. Магниты N52 механически хрупкие и в большинстве случаев требуют защитных покрытий (никель, эпоксидная смола или золото). Магниты N35 сравнительно более долговечны и с ними легче обращаться.

Магниты из самария и кобальта: высокотемпературная альтернатива

Магниты из самария и кобальта (SmCo) представляют собой магниты, выдерживающие температуры до 350°C, что делает их предпочтительным выбором для аэрокосмической, оборонной и высокотемпературной промышленности, где неодимовые марки катастрофически выходят из строя.

Магниты SmCo выпускаются в двух основных сериях, каждая из которых имеет разные характеристики:

СмКо Серия 1:5 (SmCo5)

Эти марки (от SmCo14 до СмКо20) имеют значения BHmax от 14 до 20 MGOe. Несмотря на меньшую абсолютную энергетическую ценность, чем у неодима, марки SmCo5 обладают чрезвычайно высокой коэрцитивной силой — обычно 700–900 кА/м, что делает их практически невосприимчивыми к размагничиванию. Они надежно работают до 250°C и используются в прецизионных приборах, микроволновых устройствах и лампах бегущей волны.

Серия SmCo 2:17 (Sm₂Co₁₇)

Эти марки (от SmCo22 до SmCo32) достигают значений BHmax 22–32 MGOe, что приближается к неодимовым маркам более низкого уровня, сохраняя при этом полную термостойкость до 350 °C. Собственная коэрцитивная сила марок Sm₂Co₁₇ достигает 1600 кА/м или выше, что является самым высоким показателем среди всех коммерческих материалов с постоянными магнитами. Приложения включают датчики реактивных двигателей, спутниковые компоненты и скважинные инструменты для бурения нефтяных скважин.

Таблица: Марки самарий-кобальтовых магнитов по энергетическому продукту, максимальной температуре и коэрцитивной силе.

Магнитные марки Alnico: классический вариант высокотемпературной стабильности

Марки магнитов Alnico (с 1 по 9) обеспечивают самые высокие рабочие температуры среди всех коммерческих постоянных магнитов — до 540°C — но со значительно более низкой коэрцитивной силой, чем редкоземельные марки, что делает их пригодными только для применений с низким риском размагничивания.

Алнико — это сплав алюминия (Al), никеля (Ni) и кобальта (Co) — отсюда и название. Номер марки отражает состав сплава и метод производства (литой или спеченный). Литые марки альнико (Алнико 1–9) являются изотропными или анизотропными, со значениями BHmax в диапазоне от 1,4 MGOe (Алнико 1) до 10,5 MGOe (Алнико 9). Спеченные сплавы алнико обладают несколько более низкими магнитными характеристиками, но большей стабильностью размеров.

Ключевые области применения алнико включают звукосниматели для электрогитар, аналоговые датчики, реле, громкоговорители и магнетронные лампы. Несмотря на низкую коэрцитивную силу (обычно 50–160 кА/м), магниты алнико надежно сохраняют свою намагниченность в стабильных, необратимых средах при экстремальных температурах, где неодим и SmCo могут разлагаться или окисляться.

Ферритовые (керамические) магниты: экономичная рабочая лошадка

Марки ферритовых магнитов, классифицируемые как C1–C8 в североамериканских стандартах или от Y10 до Y40 в китайской системе ISO, обеспечивают умеренные магнитные характеристики при самой низкой стоимости за килограмм любого материала для постоянных магнитов, что делает их наиболее широко производимым типом магнитов в мире.

Ферритовые (керамические) магниты изготавливаются из оксида железа в сочетании с карбонатом стронция или бария. Они твердые, хрупкие, устойчивые к коррозии и недорогие — 10-фунтовый мешок с ферритовым магнитным материалом стоит долю эквивалентного неодимового материала. Значения BHmax для марок ферритов варьируются от 1,0 MGOe (C1) до 4,0 MGOe (C8), что примерно в 10–12 раз ниже, чем у неодимовых марок высшего класса.

Таблица: Марки ферритовых (керамических) магнитов по стандартам США и ISO/Китая с ключевыми магнитными свойствами.

Ферритовые магниты устойчивы к коррозии без покрытия, выдерживают температуру до 250°C и являются предпочтительным выбором для применений, где приоритетными являются большой объем, низкая стоимость и умеренная прочность, например, уплотнения дверей холодильников, небольшие двигатели постоянного тока в бытовой технике и системы магнитной сепарации.

Классы магнитов по типам: прямое сравнение производительности

При сравнении марок магнитов из разных типов материалов неодим лидирует по исходной магнитной прочности, самарий-кобальт лидирует по термостойкости, алнико лидирует по термической стабильности и феррит лидирует по экономической эффективности — каждое семейство марок имеет область, в которой оно не имеет себе равных.

Таблица: Сравнение различных материалов марок магнитов по основным характеристикам и физическим свойствам.

Как правильно выбрать марку магнита для вашего применения

Чтобы выбрать правильный сорт магнита, необходимо ответить на четыре вопроса: Какая сила необходима? Какую температуру достигнет магнит? Столкнется ли он с противоположными магнитными полями? И каков размер и бюджетные ограничения?

Шаг 1. Определите необходимую удерживающую или подъемную силу

Начните с требуемой силы в фунтах или Ньютонах. Неодимовые магниты более высокого качества могут обеспечить силу тяги, превышающую 600 фунтов, с диска диаметром всего 3 дюйма. Например, блочный магнит класса N52 размером 2 дюйма × 1 × ½ дюйма обеспечивает усилие тяги около 110 фунтов (490 Н) на стальную поверхность — полезные данные при выборе класса для крепления, зажима или подъема.

Шаг 2. Оцените рабочую температуру

Это наиболее часто упускаемый из виду фактор магнитный сорт выбор. Стандартный магнит N42 начинает безвозвратно терять намагниченность при температуре выше 80°C. Если ваше применение связано с нагревом двигателей, моторным отсеком или промышленными печами, вам необходимо либо перейти на марку N42H, N42SH или N42UH, либо полностью перейти на марки самария-кобальта или алнико для условий с самыми высокими температурными условиями.

Шаг 3: Оцените риск размагничивания

Приложения, в которых магнит окружен противоположными полями (например, в двигателях, генераторах или экранировании МРТ), требуют марок с высокой коэрцитивной силой. В этих сценариях выбор марки с суффиксом SH или UH вместо стандартной марки может означать разницу между 10 годами стабильной работы и полным размагничиванием в течение нескольких месяцев.

Шаг 4. Учитывайте физические и экологические ограничения

Если магнит будет подвергаться воздействию влаги, соленой воды или химикатов, устойчивость к коррозии становится приоритетом. Марки феррита и SmCo естественным образом противостоят коррозии. Неодимовые сорта требуют защитных покрытий; Трехслойное покрытие никель-медь-никель является стандартным, но для морских сред или сред с высокой влажностью требуется эпоксидное или париленовое покрытие. Учитывайте также механические удары — марки алнико и феррита менее склонны к скалыванию или разрушению, чем хрупкие марки неодима или SmCo при ударе.

Реальные применения: какой класс магнита где используется?

Различные отрасли промышленности последовательно отдают предпочтение определенным маркам магнитов, исходя из их уникального сочетания требований к производительности, условий окружающей среды и чувствительности к затратам.

• Электромобили (EV Motors): Неодимовые марки от N38UH до N45SH являются стандартными. Эти марки сочетают высокую BHmax с рабочей температурой 150°C внутри тяговых двигателей. Один привод электромобиля может содержать 2–4 кг градуированных неодимовых магнитов.
• Ветровые турбины: В больших турбинах с прямым приводом используются неодимовые магниты класса N35SH или N38SH в многосегментных роторных решетках. Одна турбина с прямым приводом мощностью 3 МВт может использовать 600–700 кг неодимового магнитного материала.
• Медицинские приборы (МРТ): В системах МРТ с высоким полем используются сверхпроводящие электромагниты, а в сканерах МРТ с постоянными магнитами используются неодимовые матрицы класса N50 или N52, создающие поля силой 0,2–0,7 Тесла.
• Бытовая электроника: В динамиках смартфонов, наушниках и вибрационных двигателях преимущественно используются неодимовые магниты класса N35–N42 из-за их компактных размеров и высокой плотности силы.
• Аэрокосмическая и оборонная промышленность: Марки SmCo26 и SmCo30 доминируют в гироскопах, радиолокационных системах и системах ориентации спутников, где колебания температуры от -180°C до 300°C являются обычным явлением.
• Звукосниматели для гитары: Марки Alnico 2 (теплый, сжатый тон), Alnico 5 (яркий, чистый тон) и Alnico 8 (современный высокопроизводительный тон) являются определяющим фактором в звуке звукоснимателей электрогитары — это хорошо понятное применение различий между сортами алнико среди музыкантов и мастеров.
• Уплотнения для холодильников и двигатели постоянного тока: Ферриты марок C5 и C8 доминируют благодаря их коррозионной стойкости, стабильности размеров и чрезвычайно низкой себестоимости единицы продукции — ежедневно по всему миру производятся десятки миллионов таких ферритов.

Часто задаваемые вопросы о магнитных классах

Вопрос: Всегда ли более высокий класс магнита лучше?

Не обязательно. Более высокое число в марках неодима (например, N52 по сравнению с N35) означает большее произведение магнитной энергии и более высокую силу тяги, но это также означает большую хрупкость, немного пониженную температурную стабильность и более высокую стоимость. Для приложений, не требующих максимальной напряженности поля, устройства среднего класса, такие как N42, часто обеспечивают наилучший баланс производительности, долговечности и цены. Всегда сопоставляйте оценку с фактическими требованиями приложения, а не выбирайте по умолчанию самую высокую доступную оценку.

Вопрос: Могут ли магниты со временем потерять качество?

Да. Все постоянные магниты со временем испытывают некоторую степень размагничивания, но скорость зависит от марки и условий. Высококачественные неодимовые магниты, хранящиеся при комнатной температуре вдали от противоположных полей и тепла, потеряют менее 1% своей намагниченности в течение 100 лет. Однако воздействие на любой магнит температур выше его номинального максимума — даже кратковременное — может вызвать немедленное, необратимое частичное размагничивание, которое не может быть полностью устранено никаким процессом перемагничивания.

Вопрос: В чем разница между марками магнитов N42 и N42H?

Обе марки имеют одинаковую величину BHmax (~40–43 MGOe) и остаточную плотность потока (Br ~1,29–1,35 Тл). Ключевым отличием является максимальная рабочая температура: N42 рассчитан на 80°C, а N42H — на 120°C. Суффикс «H» указывает на более высокую внутреннюю коэрцитивную силу, достигаемую за счет модифицированного состава сплава или обработки — с наценкой примерно на 10–20% по сравнению со стандартным N42.

Вопрос: Стандартизированы ли марки магнитов во всем мире?

Существует широкое международное согласие по обозначениям марок редкоземельных магнитов, но не полная стандартизация. Стандарт IEC 60404-8-1 и китайские стандарты GB/T для NdFeB широко соблюдаются, но некоторые производители используют собственные обозначения марок, которые не соответствуют напрямую. Всегда запрашивайте у поставщика полную кривую размагничивания (кривая B-H) для критически важных инженерных применений, а не полагайтесь только на номер класса для проверки точных характеристик.

Вопрос: Какой класс магнита следует использовать для применения на открытом воздухе или в море?

Для наружной или морской среды лучшими вариантами являются феррит (C5–C8) для требований средней прочности или самарий-кобальт (SmCo26–SmCo30) для требований высокой прочности. Оба по своей природе устойчивы к коррозии без дополнительных покрытий. Если для обеспечения прочности требуются неодимовые марки, используйте эпоксидное покрытие или покрытие из парилена-C, а не стандартное никелирование, которое со временем может расслаиваться в среде соленой воды. Регулярно проверяйте и заменяйте неодимовые магниты в морской эксплуатации в качестве профилактической меры.

Вопрос: Могу ли я повысить качество уже имеющегося у меня магнита, повторно намагничив его?

Повторное намагничивание может восстановить частично размагниченный магнит до его первоначальной спецификации, но оно не может улучшить магнит, выйдя за пределы присущего его материалу потолка BHmax. Магнитный класс определяется составом сплава и микроструктурой, установленной во время производства, а не силой приложенного намагничивающего поля. Для достижения более высокого класса необходимо заменить магнит магнитом, изготовленным из материала более высокого качества.

Вопрос: Как магнитные классы влияют на ценообразование?

В семействе неодимов каждый шаг вверх (например, N35 → N42 → N48 → N52) обычно добавляет 5–15 % к цене за единицу продукции той же геометрии. Суффиксы, рассчитанные на температуру, увеличивают стоимость: N42UH может стоить на 25–40% дороже, чем стандартный N42 тех же размеров. Самарий-кобальтовые марки в 3–5 раз дороже эквивалентных неодимовых марок по весу, в первую очередь из-за стоимости кобальта и более сложного процесса спекания.

Заключение: подбор магнита подходящего класса в соответствии с вашими потребностями

Понимание марок магнитов — это не просто техническое задание — это основа надежного, безопасного и экономически эффективного проектирования в любом приложении, где используются постоянные магниты.

Главный вывод: нет единого магнитный сорт универсально превосходит. Неодим N52 обеспечивает непревзойденную чистую магнитную энергию, но выходит из строя при температуре выше 80°C и быстро корродирует без защиты. SmCo30 выдерживает температуру 350°C с исключительной принудительной силой, но стоит в пять раз дороже. Alnico 5 отличается высокой температурной стабильностью и уникальными тональными свойствами для аудиоприложений, но легко размагничивается в противоположных полях. Феррит C8 — экономичный, устойчивый к атмосферным воздействиям выбор для крупногабаритных устройств средней прочности.

При выборе марки всегда начинайте с рабочей среды — температуры, химического воздействия и напряженности противоположного поля — прежде чем оптимизировать магнитную силу. Правильно подобранный магнит надежно работает десятилетиями; недостаточно указанный может выйти из строя за несколько недель. Ознакомьтесь с полной кривой размагничивания BH для любой марки магнита, используемой в критически важной технике, и всегда проверяйте марку с помощью сертифицированных данных испытаний от вашего поставщика, а не полагайтесь только на номинальные характеристики.
