Что такое неодимовые магниты? Полное руководство по самым сильным постоянным магнитам в мире

Неодимовые магниты представляют собой разновидность редкоземельного постоянного магнита, изготовленного из сплава неодим, железо и бор (Nd₂Fe₁₄B) . Это самый сильный тип постоянных магнитов, доступных на рынке, способный поднимать предметы, вес которых более чем в 1000 раз превышает их собственный. Впервые разработанные в 1982 году, неодимовые магниты стали важными компонентами современных технологий — от двигателей электромобилей и ветряных турбин до смартфонов, наушников и медицинских устройств.

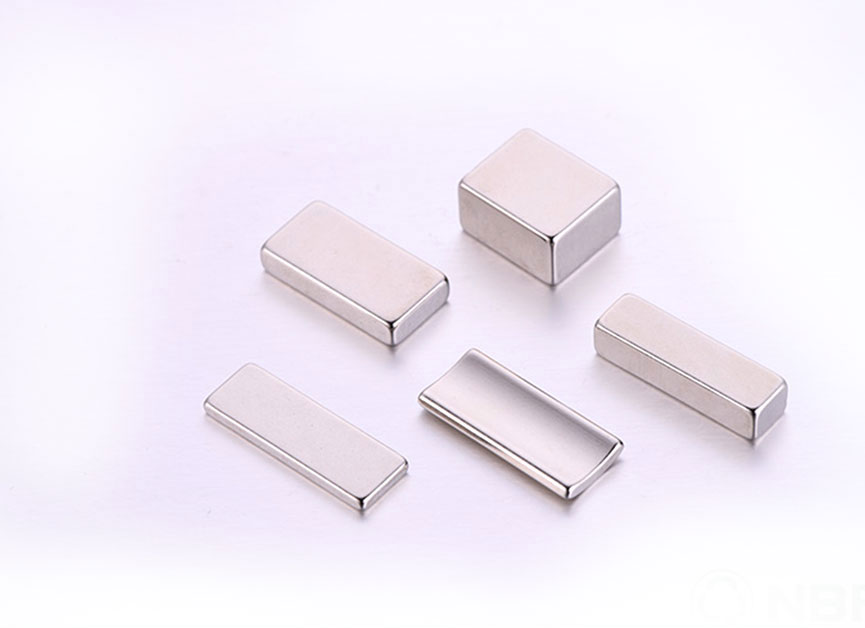

Нажмите, чтобы посетить наши продукты: Спеченный магнит NdFeB

Как изготавливаются неодимовые магниты?

Неодимовые магниты производятся с помощью точного процесса порошковой металлургии, который определяет их конечную магнитную силу и характеристики. Производственный процесс включает в себя следующие ключевые этапы:

• Легирование: Неодим, железо и бор плавятся вместе при высоких температурах в точных соотношениях — обычно около 26–30% неодима по весу.
• Фрезерование: Сплав измельчают в мелкий порошок с размером частиц 3–5 микрометров для максимального выравнивания магнитных доменов.
• Прессование и спекание: Порошок уплотняется в магнитном поле для выравнивания частиц, затем спекается (нагревается чуть ниже точки плавления), чтобы скрепить структуру.
• Намагничивание: Спеченный блок подвергается воздействию мощного внешнего магнитного поля, обычно превышающего 30 кЭ, для его полного намагничивания.
• Покрытие: Поскольку неодимовый сплав легко корродирует, магниты покрывают никелем, цинком, эпоксидной смолой или золотом для защиты поверхности.

Ключевые магнитные свойства неодимовых магнитов

Неодимовые магниты превосходят все другие типы постоянных магнитов по наиболее важным показателям магнитных характеристик. Три наиболее важных свойства:

• Остаточная намагниченность (Br): Остаточная плотность магнитного потока после снятия внешнего поля. Неодимовые магниты достигают 1,4–1,5 Тесла, что намного превосходит ферритовые магниты с силой 0,2–0,4 Тесла.
• Коэрцитивность (Hci): Устойчивость к размагничиванию. Высококачественные неодимовые магниты поддерживают коэрцитивную силу выше 30 кЭ, что делает их очень стабильными в сложных условиях.
• Максимальный энергетический продукт (BHmax): Общая мера магнитной энергии, запасенной на единицу объема. Стандартные марки неодима достигают 35–52 MGOe по сравнению с 1–4 MGOe для керамических магнитов.

Объяснение марок неодимового магнита

Неодимовые магниты классифицируются по маркам, которые прямо указывают на их максимальную энергопродукцию и термостойкость. Более высокие цифры означают более сильные магниты; буквенные суффиксы указывают на жароустойчивость.

Таблица 1. Распространенные марки неодимовых магнитов с указанием энергетических значений, температурных характеристик и типичных вариантов использования.

Неодимовые магниты по сравнению с другими типами магнитов

Неодимовые магниты значительно прочнее, чем другие распространенные материалы для постоянных магнитов, хотя каждый тип имеет компромиссы в стоимости, термостойкости и коррозионном поведении.

Таблица 2: Сравнение характеристик неодимовых магнитов с другими типами постоянных магнитов.

Для чего используются неодимовые магниты?

Неодимовые магниты используются в удивительно широком спектре современных технологий благодаря их непревзойденному соотношению прочности и размера. Ключевые области применения включают в себя:

Электромобили и чистая энергия

Неодимовые магниты являются основой глобального перехода к электромобилям. Один тяговый двигатель электромобиля содержит примерно 1–2 кг неодимовых магнитов , что позволяет использовать компактные высокоэффективные двигатели. Каждая морская ветряная турбина, использующая генераторы с прямым приводом, требует до 600 кг редкоземельных магнитов , с неодимом в качестве основного компонента.

Бытовая электроника

Почти каждое современное электронное устройство работает на неодимовых магнитах. В динамиках смартфонов, жестких дисках ноутбуков, беспроводных наушниках и вибромоторах используются миниатюрные неодимовые магниты. Один смартфон обычно содержит 4–8 отдельных компонентов неодимового магнита через динамик, микрофон, стабилизатор камеры и магнитную систему зарядки.

Медицинское оборудование

В аппаратах МРТ используются сверхпроводящие магниты, а не неодимовые, но неодимовые магниты имеют решающее значение в хирургических инструментах, кохлеарных имплантатах, магнитных зубных протезах и микроустройствах для доставки лекарств. Их биосовместимость (при нанесении покрытия) и точный контроль поля делают их идеальными для минимально инвазивных применений.

Промышленность и производство

В производстве неодимовые магниты используются в магнитных сепараторах, удаляющих железистые примеси из линий пищевой промышленности, в подъемном оборудовании, обрабатывающем стальные пластины, а также в серводвигателях, управляющих прецизионными станками с ЧПУ. Магнитные подъемники с неодимовыми магнитами выдерживают нагрузки, превышающие 2000 кг с устройством весом менее 5 кг.

Ограничения и соображения безопасности

Несмотря на впечатляющие характеристики, неодимовые магниты имеют важные ограничения, которые необходимо понимать перед использованием:

• Температурная чувствительность: Стандартные сорта безвозвратно теряют магнетизм при температуре выше 80°C. Даже ниже этого порога неодимовые магниты теряют примерно 0,1% их магнетизма на °C повышения температуры.
• Хрупкость: Спеченный сплав NdFeB механически хрупок и может треснуть или расколоться при ударе или при соединении двух магнитов. Это делает их непригодными для применений, связанных с механическими ударами без кожуха.
• Коррозия: Голые неодимовые магниты быстро корродируют во влажной среде. Всегда используйте версии с покрытием для любого открытого или наружного применения.
• Риск травмы: Большие неодимовые магниты класса N42 и диаметром 1 дюйм могут сцепляться друг с другом с достаточной силой, чтобы раздавить пальцы. С ними необходимо обращаться с особой осторожностью и хранить в недоступном для детей месте.
• Вмешательство в электронику: Сильные неодимовые магниты могут повредить кредитные карты, кардиостимуляторы, жесткие диски и другие магниточувствительные устройства, если их разместить на расстоянии нескольких сантиметров.

Цепочка поставок и экологические аспекты

Неодим классифицируется как критический минерал правительствами США, ЕС и ряда других стран из-за значительных рисков концентрации поставок. За последние годы более 85% мировой переработки неодима происходит в Китае, создавая геополитическую уязвимость цепочки поставок для отраслей, зависящих от этих магнитов. Добыча редкоземельных элементов также сопряжена с экологическими проблемами, включая обращение с радиоактивными побочными продуктами и значительное разрушение земель. Программы переработки неодима из отслуживших свой срок двигателей и электроники расширяются, но в настоящее время восстанавливается менее 1% доступного содержания редкоземельных элементов глобально.

Часто задаваемые вопросы о неодимовых магнитах

Являются ли неодимовые магниты постоянными?

Да. Неодимовые магниты являются постоянными магнитами, то есть они сохраняют свой магнетизм неопределенно долго при нормальных условиях. Они размагничиваются только при воздействии температур выше номинального предела, при помещении в сильное противоположное магнитное поле или при физическом повреждении, таком как растрескивание или разрушение.

Насколько силен неодимовый магнит по сравнению с обычным магнитом на холодильник?

В типичном магните холодильника используется гибкий ферритовый материал с BHmax около 1 МГОэ . Неодимовый магнит N42 того же физического размера имеет BHmax 40 МГОэ — что делает его примерно в 40 раз мощнее. Дисковый магнит N42 диаметром 1 дюйм может удерживать более 25 фунтов (11 кг), а магнит на холодильник того же размера удерживает несколько унций.

Могут ли неодимовые магниты со временем потерять свои магнетизм?

В условиях стабильной комнатной температуры неодимовый магнит теряет менее 1% его магнитной силы за 100 лет. . Для практических целей они считаются постоянными. Основными причинами фактического размагничивания являются тепловое воздействие, физическое повреждение и близость к сильным противоположным полям, а не время.

Что означает число «N» в марках неодимовых магнитов?

«N» означает неодим, а число, следующее за ним, указывает максимальный энергетический продукт в мегагаусс-эрстедах (MGOe). Ан Магнит N52 имеет энергетический продукт около 52 MGOe, что делает его самым прочным коммерчески доступным сортом. Более высокие числа N означают более сильные магниты при комнатной температуре.

Безопасно ли обращаться с неодимовыми магнитами?

Небольшие неодимовые магниты, как правило, безопасны при осторожном обращении. Однако магниты диаметром более 1 дюйма (25 мм) могут сцепляться с достаточной силой, что может вызвать переломы костей или защемления . Их всегда следует хранить вдали от детей до 14 лет, пользователей кардиостимуляторов и любого магниточувствительного оборудования. С неодимовыми магнитами промышленного класса всегда следует обращаться в защитных перчатках и разделительных инструментах.

Какое покрытие лучше всего подходит для неодимовых магнитов?

Наиболее распространенным и экономичным покрытием является никель-медь-никель (Ni-Cu-Ni) , обеспечивая хорошую коррозионную стойкость для внутреннего применения. Для наружных, морских условий или сред с высокой влажностью эпоксидные или париленовые покрытия обеспечивают превосходную защиту. Позолоченные неодимовые магниты доступны для декоративных или биосовместимых медицинских целей, но стоят значительно дороже.

Заключение

Неодимовые магниты являются самыми мощными постоянными магнитами, сочетающими в себе исключительную плотность магнитной энергии с компактными размерами. Изготовленные из неодима, железа и бора, они варьируются от крошечных дисков потребительского класса до больших промышленных блоков — все они имеют одну и ту же фундаментальную кристаллическую структуру Nd₂Fe₁₄B, которая придает им исключительные свойства. Неодимовые магниты лежат в основе современной технологической инфраструктуры, будь то питание электродвигателя, управление динамиком в наушниках или удержание хирургического инструмента. Понимание их классов, ограничений и методов безопасного обращения гарантирует, что вы сможете выбрать и эффективно использовать их для любого применения.
