Что сильнее: неодимовые или редкоземельные магниты — и в чем реальная разница?

Неодимовые магниты являются редкоземельные магниты — но не все редкоземельные магниты неодимовые. Срок редкоземельные магниты относится к более широкой категории магнитов, изготовленных из элементов ряда лантаноидов периодической таблицы, в то время как неодимовые магниты (также называемые магнитами NdFeB) являются наиболее мощным и широко используемым типом в этой категории. Понимание этого различия важно для инженеров, любителей, производителей и всех, кто выбирает магниты для конкретного применения.

Нажмите, чтобы посетить наши продукты: Спеченный магнит NdFeB

В этом руководстве изложено все, что вам нужно знать о Неодимовые и редкоземельные магниты — включая их состав, магнитную силу, температурную устойчивость, стоимость и идеальные варианты использования — чтобы вы могли принять обоснованное решение.

Что такое редкоземельные магниты?

Редкоземельные магниты — это постоянные магниты, изготовленные из сплавов редкоземельных элементов. — группа из 17 металлических элементов, состоящая из 15 лантаноидов, а также скандия и иттрия. Несмотря на название, большинство редкоземельных элементов не являются геологически редкими; их называют «редкими», потому что они редко встречаются в концентрированных, экономически выгодных месторождениях.

Двумя коммерчески доминирующими типами редкоземельных магнитов являются:

• Неодимовые магниты (NdFeB) — состоит из неодима, железа и бора. Впервые разработанные в 1982 году, они представляют собой самый сильный тип постоянных магнитов, доступных сегодня.
• Самариево-кобальтовые магниты (SmCo) — состоит из самария и кобальта. Разработанные в 1970-х годах, они обеспечивают превосходные характеристики при высоких температурах и устойчивость к коррозии, но стоят значительно дороже.

Оба типа значительно превосходят старые магнитные технологии, такие как ферритовые (керамические) магниты и магниты из алнико. Редкоземельный магнит может достигать в 10 раз сильнее чем ферритовый магнит того же размера, поэтому сейчас они доминируют в высокопроизводительных приложениях, от бытовой электроники до электромобилей.

Что такое неодимовые магниты?

Неодимовые магниты are the strongest type of rare earth magnet , изготовленный из сплава неодима (Nd), железа (Fe) и бора (B), что дало им химическое обозначение. NdFeB . Они были независимо разработаны компаниями General Motors и Sumitomo Special Metals в 1982 году и с тех пор стали наиболее широко производимыми редкоземельными магнитами в мире.

Неодимовые магниты are graded by their maximum energy product — a measure of magnetic field strength — expressed in megagauss-oersteds (MGOe). Common grades range from от N35 до N52 , где более высокие цифры указывают на большую магнитную силу. Неодимовый магнит класса N52 имеет энергетическое произведение около 52 MGOe, что делает его самым мощным коммерчески доступным постоянным магнитом.

Их выпускают в двух формах:

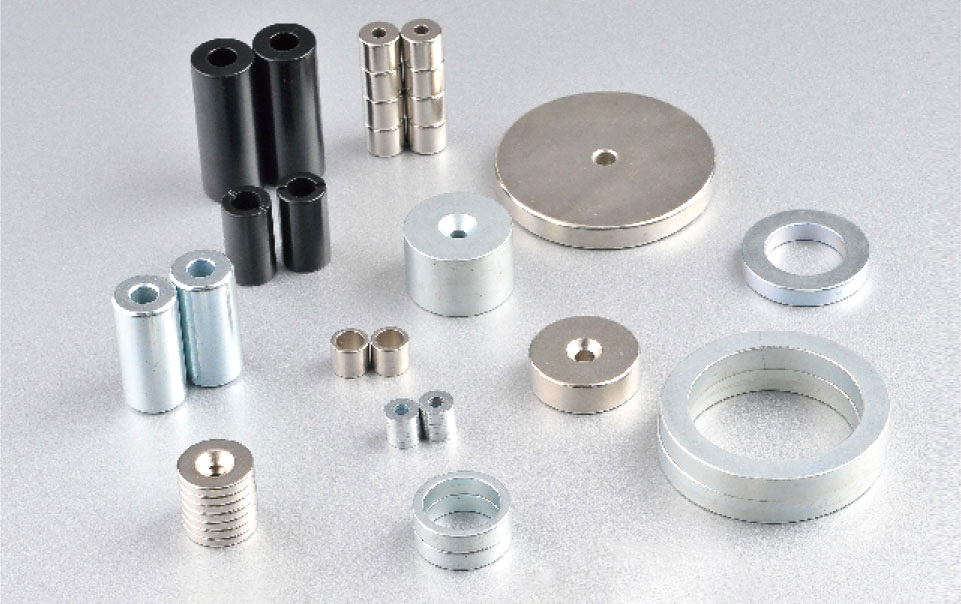

• Спеченный NdFeB: Наиболее распространенная форма, получаемая путем прессования и спекания порошка неодимового сплава. Обладает высочайшими магнитными характеристиками, но является хрупким и склонным к коррозии.
• Связанный NdFeB: Производится путем смешивания порошка NdFeB с полимерным связующим и формования. Менее мощный, чем спеченные версии, но более гибкий по форме и немного более устойчивый к коррозии.

Неодимовые и редкоземельные магниты: объяснение основных различий

Когда люди говорят о «редкоземельных магнитах» в отличие от неодимовых, они обычно имеют в виду самариево-кобальтовые (SmCo) магниты. — единственный другой крупный коммерческий тип редкоземельных магнитов. Вот подробное сравнение по всем критическим параметрам производительности.

Параллельное сравнение неодимовых, самариево-кобальтовых и ферритовых магнитов по ключевым эксплуатационным характеристикам.

Магнитная сила: сравнение неодима с другими редкоземельными магнитами

Неодимовые магниты are consistently stronger than samarium cobalt magnets at equivalent sizes , достигнув энергетической продукции до 52 MGOe по сравнению с максимальным показателем SmCo, составляющим примерно 32 MGOe. Это делает NdFeB предпочтительным выбором, когда максимальная магнитная сила на единицу объема является основным критерием проектирования.

Понимание магнитных оценок

Неодимовые магниты use an "N" grading system that directly indicates the maximum energy product in MGOe. Higher grades deliver more force but come with tradeoffs:

• N35–N42: Стандартные коммерческие сорта. Хороший баланс прочности, стоимости и термостойкости. Используется в большинстве повседневных приложений.
• N45–N48: Высокопроизводительные сорта со значительно большей силой тяги. Используется в компактных двигателях и высокоэффективных генераторах.
• Н50–Н52: Сверхвысокопроизводительные сорта. Максимальная доступная магнитная сила, но самая низкая термическая стабильность — подходит только для сред с контролируемой температурой.

Суффиксы марок также указывают на высокотемпературные варианты: M (до 100°C), H (до 120°C), SH (до 150°C), UH (до 180°C), EH (до 200°C) . Например, магнит N42SH сохраняет стабильные магнитные свойства при температуре до 150°C, что значительно расширяет полезный диапазон по сравнению со стандартным N42.

Температурные характеристики: где самарий-кобальт превосходит неодим

Магниты из самария и кобальта сохраняют стабильные магнитные характеристики при температуре до 350°C. , что делает их явным победителем в условиях высокой температуры. Стандартные неодимовые магниты начинают терять магнитную силу (процесс, называемый размагничиванием) при температуре всего 80°C, и навсегда теряют магнетизм при нагревании выше температуры Кюри, составляющей примерно 310–340°C.

Этот разрыв в тепловых характеристиках имеет прямое значение для выбора приложения:

• Компоненты реактивных двигателей, скважинные инструменты для бурения нефтяных скважин и высокотемпературные датчики используют Магниты СмКо именно из-за этого теплового преимущества.
• Бытовая электроника, электромобили, работающие в умеренном климате, и общепромышленные двигатели обычно используют неодимовые магниты поскольку их рабочие температуры остаются в допустимых пределах.
• Высокотемпературные марки NdFeB (например, N35EH) расширяют полезный диапазон до 200°C, частично устраняя разрыв при более низкой стоимости, чем SmCo.

Коррозия и долговечность: основная слабость неодимовых магнитов

Неодимовые магниты corrode rapidly when exposed to moisture and must always be coated or plated for protection . Содержание железа в сплавах NdFeB делает их очень восприимчивыми к окислению — неодимовый магнит без покрытия может начать ржаветь в течение нескольких часов во влажной среде. Магниты из самария и кобальта, напротив, не содержат железа и естественным образом устойчивы к коррозии без какого-либо защитного покрытия.

Распространенные покрытия неодимовых магнитов

Большинство имеющихся в продаже неодимовых магнитов имеют защитное покрытие. К наиболее распространенным вариантам относятся:

Сравнение распространенных защитных покрытий, наносимых на неодимовые магниты, и рекомендуемых вариантов их использования.

Сравнение стоимости: неодимовые и самариевые, кобальтовые, редкоземельные магниты

Неодимовые магниты cost significantly less than samarium cobalt magnets — обычно в 2–5 раз дешевле за единицу при сопоставимых размерах. Это ценовое преимущество в сочетании с превосходной магнитной силой является основной причиной, по которой на неодимовые магниты приходится подавляющее большинство производства редкоземельных магнитов во всем мире.

Разница в цене обусловлена несколькими факторами:

• Затраты на сырье: Кобальт — ключевой ингредиент магнитов SmCo — на мировых товарных рынках значительно дороже неодима. В последние годы кобальт продавался по цене 25 000–80 000 долларов за метрическую тонну, по сравнению с оксидом неодима по цене примерно 50 000–90 000 долларов за метрическую тонну, но количество кобальта, необходимое на магнит, на практике приводит к тому, что SmCo обходится намного дороже.
• Сложность изготовления: Магниты SmCo требуют более сложных процессов спекания и прессования, что увеличивает стоимость производства.
• Масштаб производства: Производство NdFeB значительно превышает производство SmCo во всем мире, что снижает затраты на единицу продукции за счет эффекта масштаба.

Для приложений с ограниченным бюджетом, где позволяют условия эксплуатации, неодим почти всегда является экономически рациональным выбором.

Применение: где каждый тип редкоземельного магнита превосходен

Неодимовые магниты dominate consumer and industrial markets, while samarium cobalt magnets are reserved for specialized high-temperature and high-reliability applications.

Применение неодимовых магнитов

• Электромобили (EV): Тяговые двигатели большинства электромобилей работают на неодимовых магнитах. Один электродвигатель может содержать 1–2 кг материала NdFeB.
• Ветровые турбины: В ветрогенераторах с прямым приводом используются большие массивы неодимовых магнитов, что позволяет отказаться от редукторов и повысить эффективность.
• Бытовая электроника: В наушниках, динамиках, жестких дисках и вибромоторах смартфонов используются неодимовые магниты, обеспечивающие компактность и высокую производительность.
• Промышленные двигатели: Высокоэффективные серводвигатели, линейные приводы и магнитные муфты, используемые в производстве, в значительной степени зависят от магнитов NdFeB.
• Медицинские приборы: В аппаратах МРТ и некоторых хирургических инструментах используются неодимовые магниты, где достижима высокая напряженность поля и контролируемая температура.
• Потребительские и хобби-приложения: Магнитные замки, поисковые магниты, научные эксперименты и магнитная рыбалка – все они используют легкодоступные неодимовые магниты.

Применение магнита из самария и кобальта

• Аэрокосмическая и оборонная промышленность: Системы наведения, радиолокационное оборудование и приводы самолетов и ракет требуют стабильности и термостойкости SmCo на экстремальных высотах и температурах.
• Скважинный инструмент для нефти и газа: Буровые инструменты работают при температуре выше 200°C, где только магниты SmCo надежно сохраняют рабочие характеристики.
• Высокопроизводительные двигатели: В автоспорте, робототехнике и прецизионных сервоприводах при температуре выше 150°C часто требуется SmCo.
• Морское и подводное оборудование: Присущая SmCo коррозионная стойкость без покрытия делает его предпочтительным в условиях соленой воды, где невозможно гарантировать целостность покрытия.
• Научное оборудование: Ускорители частиц, лабораторные приборы и прецизионные датчики, которым требуются стабильные, предсказуемые магнитные поля на протяжении десятилетий, отдают предпочтение SmCo из-за его низкотемпературного коэффициента.

Соображения безопасности при обращении с редкоземельными магнитами

Как неодимовые, так и самарий-кобальт-редкоземельные магниты представляют серьезную физическую опасность из-за их чрезвычайной силы притяжения. — риски, которые полностью отсутствуют при использовании более слабых ферритовых магнитов.

• Защемление и размозжение: Два неодимовых магнита с силой притяжения всего 10 кг могут сцепиться вместе с такой силой, что сломают застрявшие между ними пальцы. Магниты промышленного класса большего размера могут оказывать силу в сотни килограммов.
• Разрушение: Магниты NdFeB и SmCo чрезвычайно хрупкие. Когда два магнита соприкасаются друг с другом или ударяются о твердую поверхность, они могут разбиться и разлететь острые осколки с большой скоростью.
• Вмешательство в работу медицинских устройств: Редкоземельные магниты могут отключать или перепрограммировать кардиостимуляторы, инсулиновые помпы и другие имплантированные медицинские устройства на расстоянии до 30 см.
• Повреждения электроники и хранилища данных: Сильные магнитные поля могут повредить данные на магнитных носителях и повредить электронику, например жесткие диски, кредитные карты и некоторые часы.
• Опасность проглатывания: Несколько маленьких магнитов, проглоченных детьми, могут притягиваться к стенкам кишечника, вызывая серьезные внутренние повреждения, требующие неотложной хирургической помощи.

Как выбрать между неодимом и другими редкоземельными магнитами

В большинстве случаев неодим является правильным выбором, если только ваша рабочая среда не связана с высокими температурами, жесткой коррозией или не требует десятилетий надежности, не требующей обслуживания.

Руководство по принятию решений по выбору подходящего типа редкоземельного магнита в зависимости от требований применения.

Часто задаваемые вопросы: неодимовые и редкоземельные магниты

Вопрос: Неодимовый магнит — это то же самое, что редкоземельный магнит?

Неодимовый магнит — это разновидность редкоземельного магнита, но не все редкоземельные магниты являются неодимовыми. Категория редкоземельных магнитов включает как неодимовые (NdFeB), так и самариево-кобальтовые (SmCo) магниты, а также менее используемые типы. Неодим — наиболее распространенный и прочный тип, поэтому эти термины иногда используются как синонимы, но они не являются синонимами.

Вопрос: Что сильнее — неодим или самарий-кобальт?

Неодимовые магниты are stronger in terms of raw magnetic energy product — up to 52 MGOe vs about 32 MGOe for samarium cobalt. However, SmCo maintains its strength far better at high temperatures. At operating temperatures above 150°C, SmCo can actually outperform a standard neodymium magnet that has partially demagnetized due to heat.

Вопрос: Почему редкоземельные магниты намного сильнее обычных магнитов?

Редкоземельные магниты сильнее из-за уникальной электронной структуры элементов-лантанидов. Их 4f-электронные оболочки создают большие магнитные моменты и высокую магнитокристаллическую анизотропию — это означает, что магнитные домены предпочитают выравниваться в одном направлении и сопротивляются размагничиванию. Это принципиально отличается от ферритовых или алнико-магнитов, которые имеют гораздо более слабые магнитные взаимодействия на атомном уровне.

Вопрос: Теряют ли неодимовые магниты свою магнетичность со временем?

В нормальных условиях высококачественные неодимовые магниты теряют менее 1% своего магнетизма за столетие, что делает их практически постоянными. Однако они могут быстро размагничиваться при воздействии температур, превышающих номинальный максимум, сильных противоположных магнитных полях или физическом повреждении (например, разрушении). Самарий-кобальт имеет еще меньшую скорость размагничивания и большую устойчивость к противоположным полям.

Вопрос: Безопасно ли использовать редкоземельные магниты дома?

Маленькие редкоземельные магниты широко широко используются в домашних условиях, но они требуют уважения и осторожности. Держите их подальше от детей до 14 лет, пользователей кардиостимуляторов и электронных устройств. Никогда не позволяйте двум большим редкоземельным магнитам собираться вместе без опоры — сила притяжения может привести к серьезной травме. Всегда обращайтесь с большими магнитами NdFeB или SmCo в перчатках, защитных очках и немагнитной прокладке между ними.

Вопрос: Почему неодимовые магниты ржавеют?

Неодимовые магниты rust because they contain a high proportion of iron in their NdFeB alloy. Iron oxidizes readily in the presence of moisture and oxygen. Without a protective coating — such as nickel, zinc, or epoxy — an exposed neodymium magnet will begin to corrode and eventually crumble. This is why virtually all commercially sold neodymium magnets include a surface coating, and why SmCo is preferred in permanently wet or corrosive environments.

Вопрос: Можно ли переработать редкоземельные магниты?

Да, редкоземельные магниты можно переработать, хотя этот процесс сложен, а инфраструктура во всем мире остается ограниченной. Переработка обычно включает размагничивание, дробление и химическую обработку магнитного материала для извлечения неодима или самария для повторного использования. По мере роста спроса на редкоземельные материалы, особенно для электродвигателей и ветряных турбин, переработка редкоземельных магнитов становится все более экономически выгодной и экологически важной.

Вывод: неодимовые или редкоземельные магниты — правильный выбор

Неодимовые и редкоземельные магниты вопрос в конечном итоге сводится к специфике применения. Неодимовые магниты обладают непревзойденной магнитной силой по доступной цене, что делает их доминирующим выбором в бытовой электронике, электромобилях, возобновляемых источниках энергии и общем промышленном использовании. Самариево-кобальтовые магниты требуют значительной надбавки к стоимости, но оправдывают ее превосходной термической стабильностью, коррозионной стойкостью и долгосрочной надежностью в сложных условиях.

Для подавляющего большинства пользователей — инженеров, проектирующих двигатели, любителей строительных проектов или потребителей, которым нужен мощный магнит — неодим является практическим стандартом . Для аэрокосмических систем, скважинных буровых инструментов или любого применения, где температура превышает 150°C или воздействие коррозии неизбежно. самарий-кобальт оправдывает свою более высокую стоимость .

Понимание этих различий позволит вам выбрать правильный редкоземельный магнит, соответствующий вашим конкретным требованиям, одновременно оптимизируя производительность, долговечность и стоимость.
