Неодимовые магниты изготавливаются методом порошковой металлургии, в ходе которого точный сплав неодима, железа и бора (Nd₂Fe₁₄B) преобразуется в плотно спеченные магнитные блоки, которые затем подвергаются механической обработке, наносятся покрытия и намагничиваются. Весь процесс — от сырой руды до готового магнита — включает восемь отдельных этапов производства, каждый из которых требует строгого контроля температуры и атмосферы для достижения самых мощных в мире характеристик постоянного магнита.

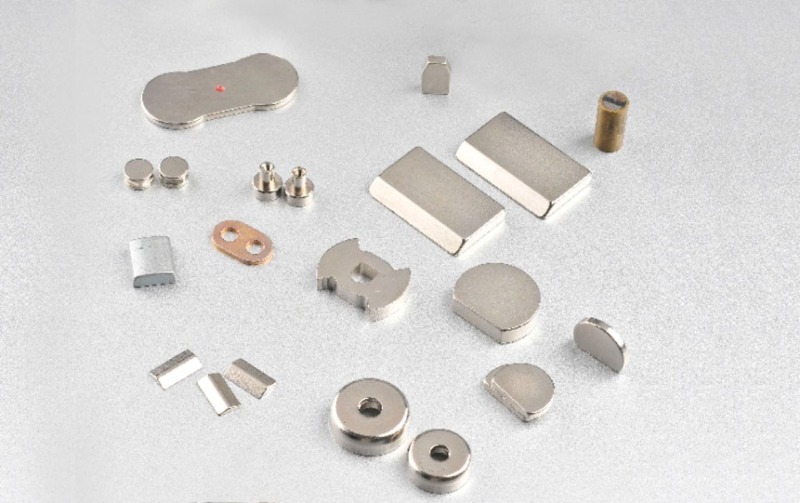

Нажмите, чтобы посетить наши продукты: Спеченный магнит NdFeB
В этом руководстве объясняется каждый шаг как делают неодимовые магниты , почему важен каждый этап, как сравниваются разные классы и что нужно знать инженерам и покупателям при поиске этих важнейших компонентов для двигателей, датчиков, динамиков, ветряных турбин и медицинского оборудования.
Какое сырье используется для изготовления неодимовых магнитов?
В основе каждого неодимового магнита лежат три основных элемента: неодим (редкоземельный металл), железо и бор, объединенные в интерметаллическое соединение Nd₂Fe₁₄B. Точное соотношение элементов не подлежит обсуждению; даже отклонение в содержании неодима на 1% может сместить максимальную энергию магнита (BHmax) на 5–10%.
Основные легирующие элементы
- Неодим (Nd) — обычно 29–32% по массе; добывается в основном из бастнеситовых и монацитовых руд; обеспечивает магнитотвердую фазу
- Железо (Fe) — 64–66% по массе; обеспечивает высокую намагниченность насыщения и формирует структурную матрицу сплава
- Бор (Б) — примерно 1% по массе; стабилизирует тетрагональную кристаллическую структуру, необходимую для высокой коэрцитивной силы
Присадки, повышающие производительность
Неодимовые магниты более высокого качества содержат дополнительные редкоземельные элементы и переходные металлы для улучшения высокотемпературной коэрцитивной силы и коррозионной стойкости:
- Диспрозий (Dy) / Тербий (Tb) — добавлено в количестве 0,5–5% для повышения коэрцитивной силы при повышенных температурах; критично для магнитов электродвигателей, работающих при температуре выше 120°С.
- Кобальт (Со) — улучшает температуру Кюри и снижает температурную чувствительность магнитного выхода
- Алюминий (Al), Медь (Cu), Галлий (Ga) — добавки для зернограничной обработки, которые уменьшают пористость при спекании и улучшают коррозионную стойкость.
- Празеодим (Pr) - часто заменяют часть содержания неодима (образуя «сплавы NdPr») для снижения стоимости без ущерба для значительных характеристик.
Как изготавливаются неодимовые магниты? 8-этапный производственный процесс
Производство неодимовых магнитов происходит по технологии спеченной порошковой металлургии, состоящей из восьми контролируемых стадий: плавка сплава, литье полос, водородная декрепитация, струйное фрезерование, прессование, спекание, механическая обработка и покрытие поверхности с последующим окончательным намагничиванием.
Этап 1 — Плавка сплавов и литье полос.
Точно взвешенное сырье плавится в вакуумной индукционной печи при температуре от 1350°С и 1450°С . Вакуумная среда (давление ниже 0,1 Па) предотвращает окисление реактивного содержания неодима. Затем расплавленный сплав быстро затвердевает с помощью техника литья полосок : расплав выливают на вращающийся медный валик с водяным охлаждением, образуя тонкие хлопья (толщиной 0,2–0,4 мм) с мелкой однородной микроструктурой.
Литье в полосу заменило традиционное литье в книжную форму, поскольку оно снижает образование свободной фазы альфа-железа (α-Fe) более чем на 80%, что напрямую приводит к более высокой остаточной намагниченности в готовом магните. Достигается скорость охлаждения 10³–10⁴ °C/секунду, фиксируя желаемую структуру зерен Nd₂Fe₁₄B.
Стадия 2 — Водородная декрепитация (HD)
Чешуйки литого сплава подвергаются воздействию газообразного водорода при температуре 200–300°C, в результате чего материал поглощает водород и самопроизвольно распадается на крупный порошок. — процесс, называемый декрепитацией водорода. Богатая Nd зернограничная фаза преимущественно поглощает водород, вызывая избирательное хрупкое растрескивание вдоль границ зерен.
Этот шаг имеет решающее значение, поскольку он безопасно разрушает хрупкий сплав, не вызывая загрязнения или нагревания, которые могут вызвать механическое дробление. Полученный порошок HD имеет размер частиц 100–500 мкм и готов к тонкому измельчению.
Этап 3 — Струйное фрезерование
Порошок HD подается в струйную мельницу, где высокоскоростные потоки азота или аргона ускоряют частицы до сверхзвуковых скоростей, вызывая межчастичные столкновения, которые измельчают материал до среднего размера частиц 3–5 мкм.
Распределение частиц по размерам строго контролируется, поскольку оно определяет количество однодоменных зерен в конечном магните, а коэрцитивность (Hcj) напрямую зависит от плотности однодоменных зерен. Частицы большего размера (> 10 мкм) содержат несколько магнитных доменов и снижают коэрцитивную силу; частицы меньшего размера (<1 мкм) слишком реакционноспособны и легко окисляются. Содержание кислорода в атмосфере измельчения поддерживается на уровне ниже 50 частей на миллион, чтобы предотвратить поверхностное окисление порошка, богатого неодимом.
Этап 4 — Прессование магнитным полем (ориентация и уплотнение)
Мелкий порошок прессуется в неспеченные прессовки внутри сильного приложенного магнитного поля силой 1,5–2,5 Тесла, которое выравнивает ось c каждой частицы порошка параллельно направлению поля — фиксируя анизотропную ориентацию, которая придает неодимовым магнитам их исключительные характеристики.
Используются два метода прессования:
- Прессование в магнитном поле (осевое или поперечное) — наиболее распространенный; обеспечивает давление уплотнения 100–200 МПа; производит блоки или диски почти чистой формы
- Изостатическое прессование (CIP в мокром мешке) — порошок, суспендированный в суспензии, изостатически прессуют при давлении 200–300 МПа; достигает более высокой плотности сырца и лучшей однородности ориентации для сложных форм
Неспеченная прессовка на этом этапе имеет плотность примерно 3,5–4,0 г/см³, что намного ниже теоретической плотности 7,5 г/см³, и является механически хрупкой. С ним необходимо обращаться в инертной атмосфере, чтобы избежать окисления перед спеканием.
Этап 5 — Вакуумное спекание и отжиг
Спекание является наиболее важным термическим этапом: неспеченные прессовки нагреваются в вакуумной печи до 1050–1100°C в течение 2–5 часов, вызывая жидкофазное спекание, которое уплотняет прессовку до более чем 99% от теоретической плотности.
Во время спекания жидкая фаза, богатая Nd (температура плавления ~665°C), смачивает границы зерен и стягивает частицы вместе за счет капиллярного действия. Такое уплотнение устраняет межчастичную пористость и создает микроструктуру из зерен Nd₂Fe₁₄B (средний диаметр 5–10 мкм), окруженных тонкой сплошной зернограничной фазой, богатой Nd — структурой, которая обеспечивает высокую коэрцитивную силу.
После спекания деталь подвергается двухстадийному отжигу: сначала при 900°С в течение 1–2 часов, затем при 500–600°С в течение 1–3 часов. Отжиг при более низкой температуре оптимизирует состав границ зерен, увеличивая коэрцитивную силу на 10–20% по сравнению с деталями, спеченными в свежем виде.
Этап 6 — Обработка и нарезка
Спеченные неодимовые магнитные блоки чрезвычайно тверды (твердость по Виккерсу ~ 570 HV) и хрупкие, поэтому вся обработка выполняется путем алмазного шлифования, электроэрозионной обработки или многопроволочной нарезки, а не традиционной механической обработки.
Отрезные круги с алмазным покрытием, работающие в охлаждающей жидкости, разрезают блоки на диски, сегменты, дуги или нестандартные профили с допусками ±0,05 мм на прецизионных сплавах. При резке образуется мелкая магнитная пыль, которую собирают и перерабатывают. Края скошены для снижения риска сколов во время нанесения покрытия и сборки.
Этап 7 — Покрытие поверхности и защита от коррозии
Голые неодимовые магниты быстро корродируют в условиях окружающей среды — зернограничная фаза, богатая Nd, реагирует с влагой и кислородом, вызывая растрескивание поверхности в течение нескольких дней — поэтому каждый готовый магнит получает как минимум одно защитное покрытие.
| Тип покрытия | Толщина (мкм) | Устойчивость к солевому туману | Рабочая температура | Типичный случай использования |
| Никель-медь-никель (NiCuNi) | 15–25 | 24–96 ч. | До 200°С | Общепромышленные, датчики |
| Цинк (Zn) | 8–15 | 12–48 ч. | До 150°С | Приложения, чувствительные к затратам |
| Эпоксидная смола | 15–25 | 48–240 ч. | До 150°С | Помещения с высокой влажностью |
| Фосфатная эпоксидная смола | 10–20 | 24–72 ч. | До 120°С | Склеенные магнитные сборки |
| Золото/Серебро (драгоценный металл) | 1–5 | >500 ч | До 250°С | Медицинские имплантаты, аэрокосмическая промышленность |
Таблица 1: Сравнение покрытий поверхности неодимовых магнитов по толщине, коррозионной стойкости, рабочей температуре и пригодности применения.
Этап 8 — Намагничивание
Неодимовые магниты намагничиваются на последнем этапе производства, подвергая покрытую деталь воздействию импульсного магнитного поля силой 3–5 Тесла — что значительно превышает коэрцитивное поле магнита — которое выравнивает все магнитные домены параллельно заданному направлению.
Намагничивание выполняется в последнюю очередь (после механической обработки и нанесения покрытия), поскольку сильно намагниченные детали притягивают железосодержащие частицы и с ними опасно обращаться в производственных условиях. Намагничиватель с разрядом конденсатора подает импульс длительностью миллисекунды через специальную катушку с обмоткой, разработанную для конкретной формы магнита. Частичная намагниченность (например, многополюсная структура в кольцевых магнитах) достигается с использованием сегментированных массивов катушек.
Какие марки неодимовых магнитов доступны и чем они отличаются?
Марки неодимовых магнитов обозначаются по их максимальному энергетическому произведению (BHmax в MGOe), за которым следует буквенный суффикс, обозначающий их способность к высокотемпературной коэрцитивной силе — от стандартного (без суффикса) до H, SH, UH, EH и до AH для наиболее термически стабильных марок.
| Оценка | BHмакс (MGOe) | Остаточная намагниченность Br (Т) | Максимальная рабочая температура | Содержание Dy/Tb | Типичное применение |
| N35–N52 (Стандарт) | 35–52 | 1,17–1,48 | 80°С | Нет | Колонки, бытовая электроника |
| Н35Х–Н50Х | 35–50 | 1,17–1,43 | 120°C | Низкий | BLDC двигатели, насосы |
| Н35Ш–Н45Ш | 35–45 | 1,17–1,35 | 150°С | Средний | Серводвигатели, робототехника |
| Н28УХ–Н40УХ | 28–40 | 1,04–1,26 | 180°С | Высокий (Dy-тяжелый) | Тяговые двигатели электромобилей |
| Н28ЕХ – Н38ЕХ | 28–38 | 1,04–1,22 | 200°С | Очень высокий (Dy Tb) | Аэрокосмические приводы |
| Н28АХ – Н33АХ | 28–33 | 1,04–1,15 | 220°С | Максимум (богатый ТБ) | Высокопроизводительная геотермальная скважина |
Таблица 2. Сравнение марок неодимовых магнитов по энергетическому продукту, остаточной намагниченности, максимальной рабочей температуре, содержанию тяжелых редкоземельных металлов и применению.
Чем спеченные неодимовые магниты отличаются от спеченных неодимовых магнитов?
Спеченные неодимовые магниты обеспечивают до трех раз большую магнитную энергию, чем магниты со связями, но ограничены более простой геометрией; Связанные магниты жертвуют магнитными характеристиками в обмен на детали сложной сетчатой формы без отходов обработки.
Связанные неодимовые магниты производятся путем смешивания быстро закаленного порошка NdFeB (размер частиц 50–200 мкм) с полимерным связующим (обычно нейлон, PPS или эпоксидная смола) и прессования смеси или литья под давлением до окончательной формы. Поскольку порошок ориентирован случайно (изотропно), значения BHmax достигают всего 8–12 MGOe — по сравнению с 35–52 MGOe для анизотропных спеченных марок.
| Недвижимость | Спеченный NdFeB | Скрепленный NdFeB |
| BHмакс (MGOe) | 35–55 | 5–12 |
| Плотность (г/см³) | 7,4–7,6 | 5,0–6,2 |
| Сложность формы | Низкий (requires machining) | Высокая (сетчатое формование) |
| Коррозионная стойкость (голая) | Плохо (требуется покрытие) | Умеренная (помогает полимерное связующее) |
| Размерный допуск | ±0,05 мм (земля) | ±0,03 мм (формованный) |
| Относительная стоимость за единицу | Высшее | Низкийer (at scale) |
| Типичные применения | Электродвигатели, ветряные турбины, МРТ | Жесткие диски, шаговые двигатели, датчики |
Таблица 3. Прямое сравнение спеченных и склеенных неодимовых магнитов по ключевым характеристикам и производственным характеристикам.
Почему контроль качества так важен при производстве неодимовых магнитов?
Одна-единственная партия неодимовых магнитов, не соответствующих техническим характеристикам, может вызвать размагничивание двигателя в полевых условиях, что будет стоить в 10–100 раз дороже, чем сам магнит в гарантийных претензиях и переделках сборки, что делает строгий контроль качества наиболее коммерчески важным аспектом производственного процесса.
Стандартные испытания контроля качества, проводимые на каждой производственной партии, включают:
- Испытание магнитных свойств (кривая BH) — гистерезисграфическое измерение Br, Hcb, Hcj и BHmax в соответствии со стандартами IEC 60404-5/MMPA.
- Проверка размеров — Проверка КИМ или оптического компаратора на соответствие допускам чертежа (обычно ±0,05 мм для спеченных марок)
- Испытание в солевом тумане (ASTM B117) — коррозионная стойкость покрытия проверена при 35°С, атмосфере 5% NaCl.
- Адгезия покрытия (испытание на поперечный разрез, ISO 2409) — обеспечивает целостность покрытия при механических воздействиях
- Испытание на высокотемпературное старение — магниты выдерживались при номинальной максимальной температуре в течение 100 часов; потеря потока должна оставаться ниже 5%
- Химический анализ РФА/ИСП — подтверждает состав сплава в пределах ±0,5% от указанного содержания редкоземельных элементов.
- Измерение плотности — метод Архимеда; плотность ниже 7,40 г/см³ указывает на неприемлемую пористость спеченных марок.
Какие инновации определяют способ производства неодимовых магнитов сегодня?
Три основные инновации меняют определение производства неодимовых магнитов: технология диффузии по границам зерен (GBD), стратегии восстановления тяжелых редкоземельных элементов и аддитивное производство магнитных сборок.
Зернограничная диффузия (GBD)
GBD является наиболее коммерчески значимой инновацией последнего времени. Вместо равномерного смешивания диспрозия или тербия по всему сплаву на поверхность магнита наносится фторидное или оксидное покрытие Dy/Tb, которое затем диффундирует по границам зерен при температуре 800–950°C. Тяжелый редкоземельный элемент концентрируется именно там, где он необходим — на поверхности зерен, — повышая коэрцитивную силу на 30–50% при использовании на 50–70% меньше диспрозия, чем при традиционных методах смешивания. Для производителей электромобилей, сталкивающихся с ограничениями поставок диспрозия, это улучшение имеет решающее значение.
Составы с низким или нулевым содержанием тяжелых редкоземельных элементов
Исследовательские программы, нацеленные на магниты из диспрозия с нулевым результатом, продвигаются за счет измельчения зерна до размеров частиц менее 3 мкм. Более мелкие однодоменные зерна могут достигать значений Hcj выше 25 кЭ без диспрозия при температуре до 120°C, что достаточно для многих конструкций электродвигателей. Обработка горячей деформацией, альтернатива спеканию, позволяет получить нанокристаллические микроструктуры с размером зерен 200–400 нм, что обеспечивает значения коэрцитивной силы, недоступные при обычном спекании.
Аддитивное производство и сложные геометрии
Струйная обработка связующего и экструзионная 3D-печать композитов NdFeB-полимер теперь производят магниты сложной формы, включая массивы Хальбаха, сегментированные кольца и роторы двигателей с оптимизированной топологией, которые невозможно изготовить с помощью традиционной механической обработки. Хотя магнитная энергия продуктов в настоящее время достигает всего 8–15 МГОэ, ожидается, что продолжающаяся разработка анизотропных печатных магнитов (выравнивание частиц во время печати с приложенным полем) поднимет значения выше 20 МГОэ в течение следующих пяти лет.
Часто задаваемые вопросы: как изготавливаются неодимовые магниты
В1: Сколько времени занимает изготовление неодимового магнита из сырья?
Типичный производственный цикл от плавки сплава до готового магнита с покрытием и намагничивания занимает 7–14 рабочих дней на стандартном производственном объекте. Только спекание и отжиг занимают 12–20 часов печи; Нанесение покрытия и отверждение добавляют еще 1–3 дня в зависимости от выбранной системы покрытия.
Вопрос 2: Могут ли неодимовые магниты потерять магнетизм во время производства?
Да — воздействие температур выше точки Кюри (310–340°C для стандартного NdFeB) навсегда разрушает магнетизм. Вот почему намагничивание является последним шагом. При спекании при 1050–1100 °С материал находится выше температуры Кюри и немагнитен; магнитная ориентация, заданная при прессовании, сохраняется в кристаллической структуре (анизотропия), а не в магнитных доменах, и восстанавливается при намагничивании магнита в конце процесса.
В3: Почему большинство неодимовых магнитов производятся в Китае?
Китай контролирует примерно 85–90% мировых мощностей по переработке редкоземельных металлов и около 70% производства спеченных магнитов NdFeB. Это доминирование отражает десятилетия инвестиций в инфраструктуру добычи редкоземельных металлов (особенно во Внутренней Монголии и провинции Цзянси), вертикальную интеграцию от руды до готового магнита, а также экономию за счет масштаба, основанную на большом внутреннем спросе со стороны бытовой электроники, ветроэнергетики и электромобилей. Производственные мощности в Японии, Германии и США существуют, но работают в значительно меньших масштабах.
В4: В чем разница между N52 и N35 с точки зрения производства?
Магниты N52 требуют неодим более высокой чистоты (чистота Nd >99,5%) , более строгий контроль размера частиц (в среднем <3,5 мкм) во время струйного измельчения и более точный контроль температуры спекания для достижения максимальной теоретической плотности и выравнивания зерен. Сорта N35 допускают более широкие технологические окна. В результате выход N52 на один проход печи обычно на 15–25% ниже, чем у марок N35, что делает их пропорционально более дорогими, чем можно было бы предположить только по разнице в энергетических продуктах.
Вопрос 5: подлежат ли неодимовые магниты вторичной переработке?
Да, но инфраструктура переработки отходов в коммерческих масштабах остается ограниченной. Водородная декрепитация может быть применена к магнитам с истекшим сроком службы. для восстановления порошка NdFeB, который затем перерабатывается в новые магниты или оксиды редкоземельных элементов. Степень извлечения неодима из магнитного лома при использовании гидрометаллургических маршрутов достигает 95%. Растущее законодательное давление – особенно в Законе ЕС о критическом сырье – ускоряет инвестиции в замкнутые системы переработки электромобилей и магнитов ветряных турбин.
В6: Какие меры предосторожности необходимы при производстве неодимовых магнитов?
Порошок NdFeB пирофорный — он может самопроизвольно воспламеняться на воздухе, когда размер частиц падает ниже 10 мкм. Все операции по измельчению, прессованию и обработке порошка проводятся в инертной атмосфере (азот или аргон) с уровнем кислорода ниже 100 частей на миллион. Намагниченные готовые детали класса выше N42 создают между соседними деталями силу, превышающую 100 Н, и могут привести к серьезным травмам; протоколы обработки требуют инструментов из цветных металлов, прокладок и процедур, выполняемых двумя людьми для магнитов диаметром более 50 мм.
Заключение
Понимание как делают неодимовые магниты — от точного химического состава сплавов до литья полос, водородного декрепитирования, струйного фрезерования, прессования в магнитном поле, вакуумного спекания, механической обработки, нанесения покрытия и окончательного намагничивания — дает инженерам, группам по закупкам и проектировщикам продукции возможность принимать более разумные решения о выборе поставщиков, писать более качественные спецификации и с уверенностью устранять сбои в работе.
Производственный процесс неумолим: загрязнение кислородом на этапе фрезерования, отклонение на 10°C во время спекания или недостаточная толщина покрытия могут напрямую привести к сбоям в поле, стоимость которых многократно превышает покупную цену магнита. Точно так же такие инновации, как диффузия по границам зерен и рецептуры Dy-lean, быстро меняют то, что достижимо — снижая риски в цепочке поставок при сохранении или повышении производительности.
Поскольку спрос на электромобили, ветряные турбины, робототехнику и медицинское оборудование продолжает опережать предложение тяжелых редкоземельных элементов, за этим стоит как производственный процесс, так и материаловедение. неодимовые магниты останется одной из наиболее стратегически важных тем в передовом производстве в обозримом будущем.
