Магниты динамиков — это основные компоненты преобразования энергии, которые преобразуют электрические сигналы в физические звуковые волны. Без магнита динамик динамика не может перемещать воздух, и звук не воспроизводится. Тип, размер и материал магнита напрямую определяют эффективность динамика, частотную характеристику, уровень искажений и термическую стабильность. Независимо от того, являетесь ли вы звукорежиссером, определяющим драйверы для профессионального громкоговорителя, потребителем, оценивающим наушники, или разработчиком продуктов, выбирающим компоненты для портативного устройства Bluetooth, понимание магнитов динамиков имеет основополагающее значение для достижения необходимых вам акустических характеристик.

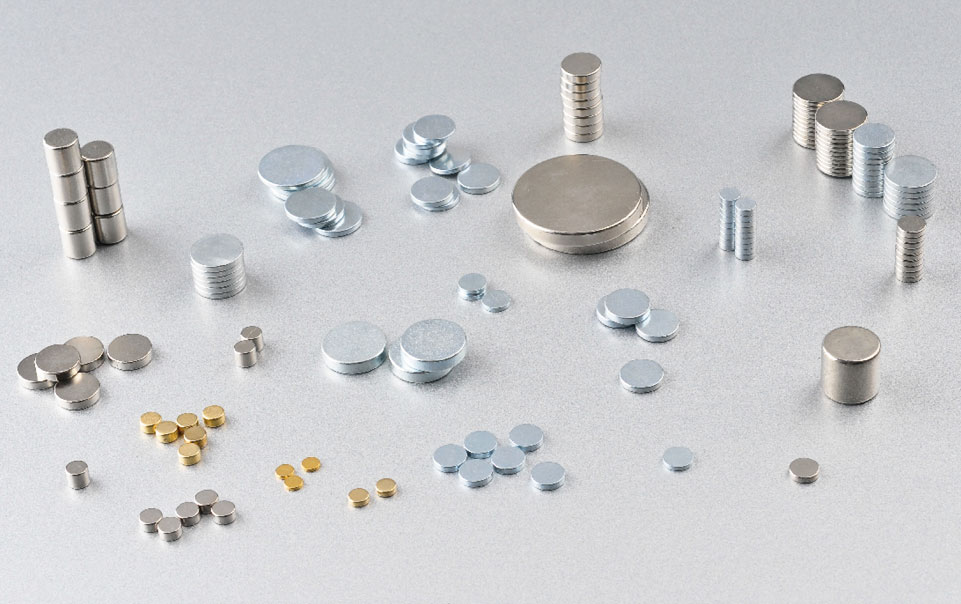

Нажмите, чтобы посетить наши продукты: Спеченный магнит NdFeB
1. Как работают магниты для динамиков
Магниты динамика работают, создавая статическое магнитное поле, в котором звуковая катушка, по которой проходит переменный звуковой ток, создает колебательную силу, заставляющую конус или диафрагму воспроизводить звук. Этот принцип работы, известный как электродинамический принцип или принцип подвижной катушки, был впервые коммерциализирован в 1925 году и сегодня остается доминирующей технологией изготовления акустических систем.
Фундаментальная последовательность событий в каждом динамическом динамике такова:
- Аудиоусилитель подает переменный электрический сигнал на звуковую катушку — цилиндрическую проволочную катушку, намотанную вокруг формирователя.
- Звуковая катушка расположена внутри узкого зазора в магнитной цепи, точно в области наибольшей плотности магнитного потока (измеряется в Тесла или Гаусс).
- Согласно правилу левой руки Флеминга, взаимодействие тока в катушке и магнитного поля создает силу вдоль оси динамика — силу Лоренца.
- Поскольку звуковой сигнал меняет полярность и амплитуду, катушка и прикрепленный к ней диффузор движутся вперед и назад, сжимая и разрежая окружающий воздух, создавая волны звукового давления.
Роль постоянного магнита заключается в поддержании сильного, стабильного и однородного поля в зазоре звуковой катушки. Более сильное поле означает большую силу на единицу тока, что напрямую приводит к более высокой чувствительности (измеряется в дБ SPL на 1 ватт на расстоянии 1 метр). Типичная высококачественная неодимовая магнитная система динамика обеспечивает плотность потока в зазоре От 1,2 до 2,0 Тесла по сравнению с 0,8–1,2 Тесла для обычной ферритовой системы аналогичного физического размера.
2. Какие типы магнитов для динамиков доступны?
В коммерческом использовании используются четыре основных материала магнитов динамиков: феррит (керамика), неодим (NdFeB), алнико и самарий-кобальт (SmCo). Каждый из них обладает особыми магнитными, тепловыми и экономическими свойствами, которые делают его подходящим для различных конструкций динамиков и сегментов рынка.
2.1 Ферритовые (керамические) магниты динамиков
Ферритовые магниты являются наиболее широко используемым типом магнитов для динамиков в мире, на их долю приходится примерно 60–65% всех динамиков, производимых по объему. Эти магниты, изготовленные из феррита стронция или бария, хрупкие, тяжелые и производят умеренную плотность магнитного потока (остаточная магнитная индукция 0,35–0,43 Тесла), но их чрезвычайно низкая стоимость — обычно менее одной пятой цены эквивалентных неодимовых магнитов — делает их выбором по умолчанию для динамиков домашнего аудио, автомобилей и бытовой электроники, где вес не является критическим ограничением.
- Остаточная намагниченность (Br): 0,35–0,43 Тл.
- Коэрцитивная сила (Hcj): 150–280 кА/м.
- Максимальная рабочая температура: 250 °С
- Индекс относительной стоимости: 1x (базовый уровень)
- Коррозионная стойкость: отличная (покрытие не требуется).
2.2 Неодимовые (NdFeB) магниты динамиков
Неодимовые магниты динамиков обеспечивают самую высокую плотность энергии среди всех материалов постоянных магнитов, что позволяет создавать значительно меньшие и легкие конструкции динамиков с эквивалентной или превосходной акустической мощностью. Магнит NdFeB может создавать тот же магнитный поток в зазоре звуковой катушки, что и ферритовый магнит, при примерно одной пятой веса и одной трети объема. Это свойство сделало неодим доминирующим выбором для профессиональных аудиодрайверов, наушников, наушников, портативных колонок и любых приложений, где вес или размер ограничены.
- Остаточная намагниченность (Br): 1,0–1,45 Тл (в зависимости от марки)
- Коэрцитивная сила (Hcj): 875–2400 кА/м.
- Максимальная рабочая температура: 80–200 °С (в зависимости от марки; стандартные от N35 до N52 и высокотемпературные марки SH, UH, EH, AH)
- Индекс относительной стоимости: 5–10-кратный феррит.
- Коррозионная стойкость: Плохая без покрытия; обычно Ni-Cu-Ni или с эпоксидным покрытием
Критическим ограничением неодимовых магнитов для динамиков является температурная чувствительность: их коэрцитивная сила падает значительно выше 80 °C, а длительная работа при высокой мощности может вызвать необратимое размагничивание стандартных марок. Высокотемпературные марки неодима (SH, UH, EH) включают добавки диспрозия или тербия для повышения термической стабильности до 150–200 ° C, но за дополнительную плату.
2.3 Магниты для динамиков Алнико
Магниты для динамиков из алнико (алюминий-никель-кобальт) ценятся в аудиосообществе за свой отличительный звуковой характер, особенно в гитарных динамиках и винтажных динамиках Hi-Fi, хотя в современном производстве они в значительной степени вытеснены ферритом и неодимом. Магниты Alnico имеют относительно низкую коэрцитивную силу, что означает, что они могут быть частично размагничены сильными внешними полями или полем собственной звуковой катушки динамика во время работы на большой мощности — явление, известное как «модуляция потока». Многие аудиофилы утверждают, что эта характеристика способствует созданию теплого, сжатого звука, приятного с музыкальной точки зрения, особенно в гитарных усилителях.
- Остаточная намагниченность (Br): 0,7–1,35 Тл.
- Коэрцитивная сила (Hcj): 50–160 кА/м (очень низкая)
- Максимальная рабочая температура: 450–540 °С.
- Индекс относительной стоимости: феррит 3–6x.
- Коррозионная стойкость: Отличная
2.4 Самариево-кобальтовые (SmCo) магниты для динамиков
Магниты для динамиков из самария и кобальта предлагают лучшее сочетание высокой магнитной энергии, температурной стабильности и коррозионной стойкости по сравнению с любым типом магнитов, но с более высокой стоимостью, которая ограничивает их использование специализированными профессиональными и военными аудиоприложениями. Магниты SmCo сохраняют свои магнитные свойства до 300–350 °С и устойчивы к коррозии без поверхностного покрытия, что делает их идеальным выбором для динамиков, используемых в экстремальных условиях, таких как морские акустические системы, динамики внутренней связи в аэрокосмической отрасли и мощные профессиональные мониторы, работающие в условиях горячих сцен.
- Остаточная намагниченность (Br): 0,85–1,15 Тл.
- Коэрцитивная сила (Hcj): 1200–3200 кА/м.
- Максимальная рабочая температура: 300–350 °C.
- Индекс относительной стоимости: феррит 15–25 раз.
- Коррозионная стойкость: отличная (покрытие не требуется).
3. Какой материал магнита динамика работает лучше всего?
Ни один магнитный материал динамика не является универсальным — лидерство в производительности зависит от конкретных приоритетных критериев. Неодим лидирует по плотности энергии и эффективности веса; феррит лидирует по стоимости и тепловой надежности; Alnico лидирует в винтажном звуковом характере; самарий-кобальт обеспечивает долговечность в экстремальных условиях. В таблице ниже представлено параллельное сравнение всех четырех материалов по параметрам, наиболее важным для конструкции динамиков.
| Недвижимость | Феррит | Неодим (NdFeB) | Alnico | Самарий Кобальт |
| Плотность энергии (MGOe) | 3–4,5 | 33–52 | 5–10 | 16–32 |
| Макс. Рабочая температура. | 250 °C | 80–200 °C | 450–540 °C | 300–350 °C |
| Вес (относительный) | Высокий | Очень низкий | Умеренный | Низкий |
| Коррозионная стойкость | Отлично | Плохо (требуется покрытие) | Хорошо | Отлично |
| Относительная стоимость | 1x (самый низкий) | 5–10 раз | 3–6x | 15–25x |
| Типичное использование динамика | Домашнее аудио, автомобильное, PA | Наушники, профессиональное аудио, портативные | Гитарные усилители, винтажный Hi-Fi | Аэрокосмическая, морская, военная |
| Соник Персонаж | Нейтральный, контролируемый | Быстрые, детальные, расширенные высокие частоты | Теплый, сжатый, музыкальный | Нейтральный, стабильный, точный |
Таблица 1. Параллельное сравнение четырех основных материалов магнитов динамиков по плотности энергии, тепловым характеристикам, коррозионной стойкости, стоимости и типичному аудиоприменению.
4. Почему размер и сила магнита имеют значение для качества звука
Более сильный магнит динамика напрямую повышает чувствительность, снижает искажения при высокой мощности и улучшает контроль басовых переходных процессов — все это измеримые и ощутимые улучшения в работе динамика. Взаимосвязь между характеристиками магнита и акустической мощностью определяется произведением Bl (произведение плотности магнитного потока B в теслах и длины провода звуковой катушки l в магнитном поле в метрах). Более высокий Bl означает большую силу на ампер, что означает:
- Более высокая чувствительность: Громкоговоритель с Bl = 12 Тл·м будет выдавать примерно на 3 дБ больше мощности, чем динамик с Bl = 6 Т·м при той же входной мощности, при прочих равных условиях. На практике 3 дБ означают ту же воспринимаемую громкость при половине мощности усилителя.
- Нижние гармонические искажения: Более сильный магнит обеспечивает более четкое управление звуковой катушкой на линейном участке ее хода, уменьшая нелинейное отклонение, вызывающее гармонические искажения. Для профессиональных низкочастотных динамиков, для которых коэффициент нелинейных искажений ниже 0,5% при номинальной мощности, обычно требуются значения Bl 15–22 Тл·м.
- Лучший переходный отклик: Электромагнитное демпфирование магнита (измеряемое добротностью, в частности Qes) контролирует, насколько быстро конус перестает двигаться после кратковременного импульса. Более высокий уровень Bl уменьшает Qes, что подтягивает басы и улучшает воспроизведение ударных, быстрых звуков.
- Улучшенное управление мощностью: Более сильное магнитное поле позволяет большему току течь через звуковую катушку до того, как произойдет насыщение потока, увеличивая пределы тепловой и механической мощности динамика.
4.1 Магнитная цепь и конструкция зазора
Магнит сам по себе не определяет плотность потока в зазоре — конструкция всей магнитной цепи (полюсная пластина, верхняя пластина и геометрия зазора) одинаково важна. Производители динамиков используют программное обеспечение для магнитного моделирования методом конечных элементов (FEA) для оптимизации геометрии схемы, гарантируя, что максимальный поток направляется в зазор звуковой катушки с минимальной утечкой в окружающие конструкции. Хорошо спроектированная ферритовая магнитная цепь может превзойти плохо спроектированную неодимовую систему, что подчеркивает важность общей конструкции системы, а не только выбора материала магнита.
Вентилируемые полюсные наконечники (центральное отверстие в полюсном наконечнике и магните) используются в современных мощных динамиках для уменьшения сжатия воздуха за звуковой катушкой и снижения теплового сопротивления магнитного узла. Эта конструктивная особенность в сочетании с медными закорачивающими кольцами (кольцами Фарадея), расположенными в зазоре, еще больше снижает нелинейность индуктивности и интермодуляционные искажения в верхних средних и высоких частотах.
5. Как магниты динамиков используются в различных приложениях
Выбор магнита для динамика существенно различается в зависимости от категории применения, что обусловлено различными приоритетами веса, стоимости, мощности и условий окружающей среды в каждом сегменте рынка.
5.1 Потребительские домашние аудиоколонки
Ферритовые магниты доминируют в домашних сабвуферах, среднечастотных динамиках и большинстве конструкций полочных и напольных динамиков. В типичном домашнем низкочастотном динамике диаметром 6,5 дюйма (165 мм) используется ферритовый магнит весом 450–800 граммов. Вес магнита не имеет значения в стационарном напольном шкафу, а экономическое преимущество феррита существенно при объемах производства сотен тысяч единиц в год.
5.2 Профессиональные и студийные мониторные колонки
В профессиональных студийных мониторах и динамиках систем громкой связи все чаще используются неодимовые магниты для динамиков, особенно в высокочастотных динамиках и мощных компрессионных динамиках среднего диапазона. 15-дюймовый профессиональный низкочастотный динамик с неодимовым магнитом может весить всего 6 кг по сравнению с 11–13 кг эквивалентной ферритовой модели — снижение веса, которое имеет огромное значение для гастролирующих инженеров, загружающих грузовики с оборудованием и монтирующих линейные массивы.
5.3 Наушники и внутриканальные мониторы
Практически во всех современных динамических драйверах наушников используются неодимовые магниты динамиков. Миниатюрная геометрия зазора звуковой катушки в 40-мм драйвере наушников требует максимально возможной плотности потока для достижения адекватной чувствительности (обычно 95–110 дБ УЗД/мВт). Общий неодимовый магнит, используемый в драйвере для наушников премиум-класса, весит всего 2–5 граммов, но создает плотность потока в зазоре 1,5 Тл или выше.
Преобразователи со сбалансированным якорем, используемые в внутриканальных мониторах и слуховых аппаратах, также основаны на прецизионных неодимовых магнитах, но имеют принципиально другую рабочую геометрию, где якорь изгибается в магнитном поле, а не катушка, перемещающаяся линейно.
5.4 Автомобильные динамики
Исторически в автомобильных динамиках использовались почти исключительно ферритовые магниты, но переход на электромобили увеличил использование неодимовых магнитов для динамиков в OEM-аудиосистемах премиум-класса. Снижение веса является измеримым фактором увеличения запаса хода электромобиля, а замена ферритовых дверных динамиков неодимовыми эквивалентами в полной автомобильной системе с 12 динамиками может снизить общий вес аудиосистемы на 3–5 кг — небольшой, но измеримый вклад в повышение эффективности.
5.5 Портативные и беспроводные колонки
Портативные Bluetooth-динамики и звуковые панели всегда используют неодимовые магниты для динамиков. Акустическая задача этих устройств заключается в достижении значительного расширения басов и вывода динамиков диаметром 40–90 мм в корпусе объемом, измеряемым десятками кубических сантиметров. Только исключительная плотность энергии неодима позволяет получить продукты Bl, необходимые для приемлемой чувствительности в таких ограниченных физических форматах.
5.6 Динамики гитарного усилителя
Гитарные динамики представляют собой одно из немногих остающихся крупномасштабных применений, в которых магниты динамиков из алнико сохраняют значительную долю рынка наряду с ферритом. Гитарные динамики, оснащенные Alnico, связаны с провисанием и сжатием на высоких уровнях драйва, которые многие гитаристы называют «чувствительными к прикосновению» — магнит частично размагничивается под сильным током звуковой катушки, уменьшая магнитный поток и создавая естественную динамическую компрессию, которую многие считают музыкально выразительной. Ферритовые гитарные динамики, напротив, имеют тенденцию оставаться более динамично стабильными и эффективными.
| Приложение | Доминирующий тип магнита | Основная причина | Типичный размер драйвера |
| Домашние НЧ-динамики | Феррит | Стоимость, вес не критичен. | 130–300 мм |
| Профессиональные водители PA | Неодим | Снижение веса, высокий Bl | 200–460 мм |
| Наушники (динамические) | Неодим | Миниатюризация, высокая чувствительность. | 30–50 мм |
| Портативные Bluetooth-колонки | Неодим | Ограничения по размеру и весу | 40–90 мм |
| Колонки гитарного усилителя | Алнико/Феррит | Звуковой персонаж/стоимость | 200–300 мм |
| Аэрокосмическая/Морская промышленность | Самарий Кобальт | Температура и коррозионная стойкость | 50–150 мм |
Таблица 2. Выбор типа магнита динамика по категориям применения с указанием преобладающего материала магнита, основного обоснования выбора и типичного диапазона размеров динамиков для каждого сегмента рынка.
6. Как выбрать правильный магнит для динамика для вашего дизайна
Выбор оптимального магнита динамика требует систематической оценки пяти параметров конструкции: целевого продукта Bl, диапазона рабочих температур, физической оболочки, нормативной среды и бюджета.
Шаг 1. Определите целевой продукт Bl
Используйте моделирование параметров Тиле-Смолла, чтобы установить минимальный Bl, необходимый для ваших целевых показателей чувствительности, мощности и частотной характеристики. Для потребительских колонок начального уровня обычно рассчитывается Bl на уровне 6–9 Тлм; профессиональные водители нацелены на 12–22 Т·м. Затем моделирование магнитной цепи должно определить геометрию магнита, необходимую для достижения этого Bl в пределах доступной физической оболочки.
Шаг 2 — Подтвердите тепловой бюджет
Рабочая температура звуковой катушки мощного динамика может превышать 200 °C при длительном использовании. Стандартные марки неодима (N35–N52) подвергаются необратимому размагничиванию при температуре выше 80 °C; всегда указывайте классы высоких температур (минимум SH для профессиональных драйверов, UH или EH для мощных сабвуферов). Феррит и алнико по своей природе обладают более высокой термической стабильностью и являются более безопасным выбором, когда тепловая конструкция драйвера не может быть строго проверена.
Шаг 3 — Оценка физической оболочки
Если внешний диаметр или общая глубина динамика ограничены (например, в автомобильных дверных панелях, портативных устройствах или тонких звуковых панелях), неодимовый динамик является единственным практичным выбором. Ферритовые магниты, занимающие тот же физический объем, что и неодимовый эквивалент, обеспечивают примерно одну восьмую магнитной энергии, что делает недостижимой адекватную чувствительность.
Шаг 4. Рассмотрите цепочку поставок и регуляторные риски
Неодим является редкоземельным элементом, и примерно 60–70% мирового производства неодима производится в одной стране, что создает риск концентрации цепочки поставок. Крупные производители, закупающие неодимовые магниты для динамиков, должны поддерживать квалификацию нескольких поставщиков и следить за развитием торговой политики. Ферритовые магниты имеют глобально диверсифицированную базу поставок и значительно снижают геополитический риск.
Шаг 5 — Прототипируйте и измерьте
После того, как характеристики магнита выбраны, драйверы прототипа должны быть измерены по полному набору параметров Тиле-Смолла с использованием лазерного доплеровского виброметра или анализатора импеданса. Ключевые измеряемые параметры, подлежащие проверке, включают Bl, Qes, Qts, резонансную частоту (Fs) и индуктивность звуковой катушки (Le) на нескольких уровнях возбуждения, что подтверждает линейность во всем предполагаемом рабочем диапазоне.
7. Часто задаваемые вопросы: общие вопросы о магнитах для динамиков
Вопрос: Всегда ли больший магнит динамика означает лучший звук?
Не обязательно. Больший магнит увеличивает общую доступную магнитную энергию, но с акустической точки зрения важна плотность потока в зазоре звуковой катушки, которая определяется всей конструкцией магнитной цепи, а не только объемом магнита. Компактная, хорошо спроектированная неодимовая схема всегда превосходит большую, но неэффективную ферритовую сборку. За пределами определенной плотности потока в зазоре дальнейшее увеличение размера магнита приводит к уменьшению акустической отдачи и увеличению ненужных затрат и веса.
Вопрос: Могут ли магниты динамиков со временем потерять свою силу?
При нормальных условиях эксплуатации постоянные магниты динамиков чрезвычайно стабильны и сохраняют более 99 % своей первоначальной намагниченности в течение всего срока службы изделия. Размагничивание происходит только при определенных неблагоприятных условиях: длительное воздействие температур выше номинального максимума (чаще всего неодимовые сорта перегреваются из-за ограничения усилителя), воздействие сильного противоположного внешнего магнитного поля или физический удар и разрушение. Ферритовые и алнико-магниты обладают сравнительно более высокой стойкостью к термическому размагничиванию.
Вопрос: Безопасны ли неодимовые магниты для динамиков рядом с другими электронными устройствами?
Неодимовые магниты динамиков создают сильные локализованные магнитные поля, которые могут создавать помехи для близлежащих магнитных носителей информации, полос кредитных карт, слуховых аппаратов и кардиостимуляторов, если они находятся в непосредственной близости. На расстояниях, типичных для нормального использования, потребительские динамики не представляют существенного риска. Однако мощные профессиональные акустические системы, использующие большие неодимовые двигатели, следует размещать с учетом соседнего чувствительного оборудования. Конструкция экранированной магнитной цепи (с использованием второго компенсирующего магнита позади первичной обмотки) снижает утечку внешнего поля рассеяния до незначительного уровня.
Вопрос: В чем разница между конструкциями динамиков с внешним магнитом и внутренним магнитом (внутри)?
В обычном динамике (с внешним магнитом) магнит расположен снаружи полюсного наконечника, образуя чашеобразный узел двигателя, видимый сзади динамика. В конструкции внутреннего магнита (или внутреннего магнита) магнит представляет собой кольцо или диск, расположенный внутри структуры зазора звуковой катушки. Конструкции с внутренними магнитами распространены в коаксиальных и автомобильных динамиках, где предпочтительным является плоский низкопрофильный задний двигатель. Акустические характеристики каждой топологии зависят от оптимизации магнитной цепи, а не от физического положения магнита.
Вопрос: Звук ферритовых магнитов динамиков отличается от звука неодимовых магнитов динамиков?
Когда два динамика спроектированы с одинаковыми параметрами Тиле-Смолла — одинаковыми Bl, одинаковыми Qes, одинаковыми Fs — и измерены в двойном слепом тесте прослушивания ABX, обученные слушатели не могут надежно отличить феррит от неодима только по качеству звука. Ощущаемые различия при реальных сравнениях почти всегда связаны с различиями в линейности Bl, управлении индуктивностью звуковой катушки или поведением при термическом сжатии, а не в самом материале магнита. Измеримые и слышимые различия между ферритовыми и неодимовыми системами являются техническими, а не материальными различиями.
Вопрос: Как производятся магниты для динамиков?
Ферритовые магниты для динамиков производятся путем спекания смеси оксида железа и карбоната стронция или бария при температуре 1200–1300 °C с последующим шлифованием до окончательных размеров и намагничиванием. Спеченные неодимовые магниты производятся методом порошковой металлургии: сплав NdFeB измельчается струйным способом до мелкого порошка, прессуется в магнитном поле для выравнивания ориентации кристаллов, спекается, обрабатывается до конечных размеров, на поверхность наносится покрытие (обычно никель) и, наконец, намагничивается в импульсном электромагните. Оба процесса обеспечивают жесткие допуски на размеры и стабильные магнитные свойства при больших объемах производства.
Вывод: выбор правильного магнита для динамика — это инженерное решение.
Магниты для динамиков не являются взаимозаменяемыми товарами — выбор типа, класса магнита и геометрии схемы является основным инженерным решением, которое напрямую определяет, что может и не может делать динамик. Феррит остается рациональным выбором для экономичных стационарных устройств, где вес не является ограничением. Неодим необходим везде, где требования к размеру, весу или пиковой чувствительности превышают возможности феррита. Alnico занимает особую и ценную нишу в области усиления инструментов. Самарий-кобальт отвечает строгим термическим и коррозионным требованиям специализированных профессиональных и оборонных применений.
Мировой рынок магнитов для динамиков отражает это разнообразие: спрос на неодимовые магниты для аудиоприложений оценивается примерно в 18 000 тонн в год в 2024 году и растет примерно на 6% в год, что обусловлено распространением беспроводного аудио, электромобилей и профессионального живого звука. Производство ферритовых магнитов для динамиков по-прежнему значительно превышает объем производства, но растет медленнее, поскольку неодим проникает в новые сегменты рынка.
Для инженеров и спецификаторов практический вывод один и тот же: начните с акустических и физических требований, используйте моделирование магнитной цепи, чтобы определить целевую плотность потока в зазоре, и выберите магнитный материал, который соответствует этой цели в рамках ваших затрат, температуры и веса. Лучший магнит для динамика — не самый сильный или дорогой, а тот, который правильно подобран к общей конструкции системы.
